مكان المنشأ:
الصين
اسم العلامة التجارية:
LINK-MI
رقم الموديل:
LM-S21C
اتصل بنا

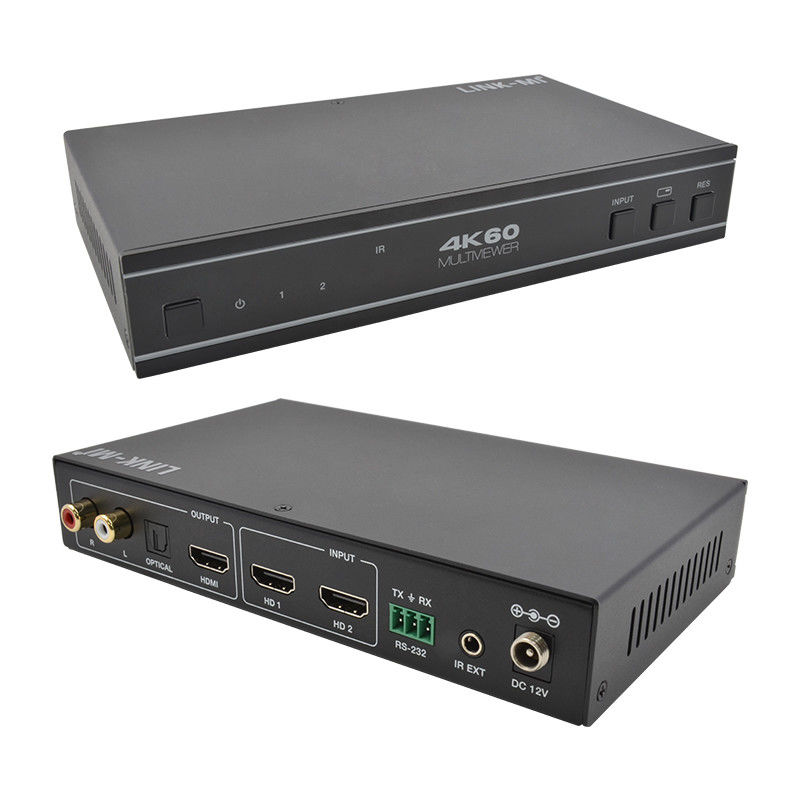

4K60 2x1 Multiviewer محول فيديو UHD غير سلس مع الصوت RS232
مقدمة

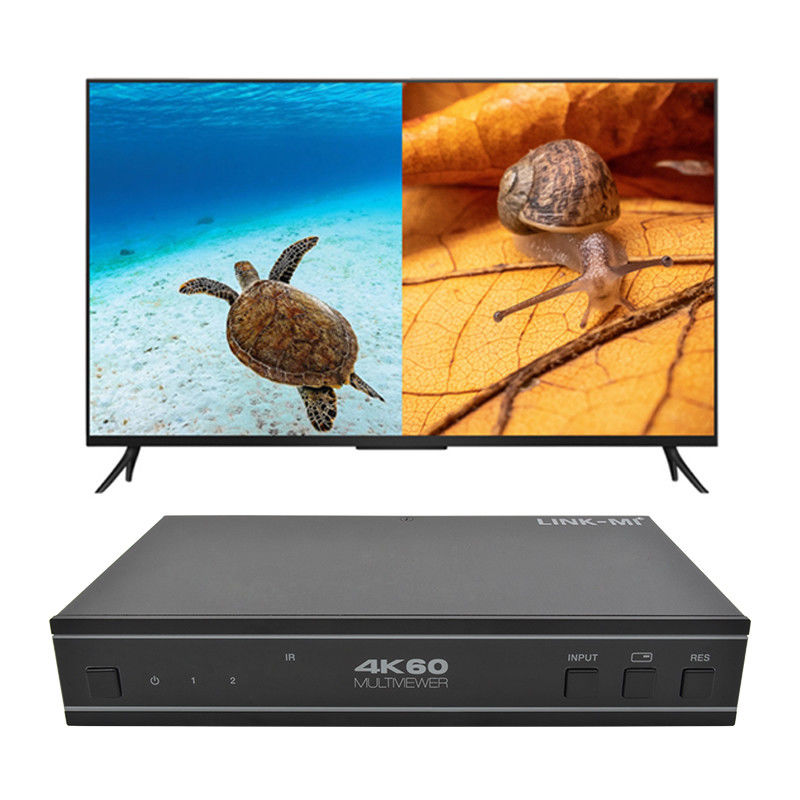

LINK-MI LM-S21C تم تطوير هذا 4K60 2x1 Multiviewer Seamless UHD Video Switcher لغرض دعم دقة إنتاج أعلى (4K @ 60) لمصادر متعددة على شاشة واحدة.يمكن أن تجمع بين إشارات الفيديو اثنين على UHD واحد أو عرض HD.
يمكن للمستخدم بسهولة إدارة كل مدخل من خلال برنامج التحكم المورد وخلق أي تخطيط وموقف لأي من المدخلين على شاشة واحدة.يدعم هذا الجهاز مجموعة كاملة من دقة الفيديو المدخلة تصل إلى 4K@60 (RB) والصوت RCA / Optical de-embedding مدعوم لنظم توزيع الصوت الخارجيةهذا الجهاز يمكن التحكم به من خلال أزرار لوحة الأمامية، ريموت الأشعة تحت البنفسجية، أوامر RS-232.
السمة
1متوافقة مع HDMI 2.0b و HDCP 2.2 و HDCP 1.x
2دعم عرض النطاق الترددي للفيديو 18Gbps
3دعم دقة الإدخال والإخراج تصل إلى 4K2K@604:4:4
4دعم LPCM ، AC3 ، DD + ، DTS ، DTS-HD ، حتى قناة صوتية 7.1
5التبديل السلس بين قنوات الإدخال والصور المتعددة المجمعة على شاشة UHD واحدة

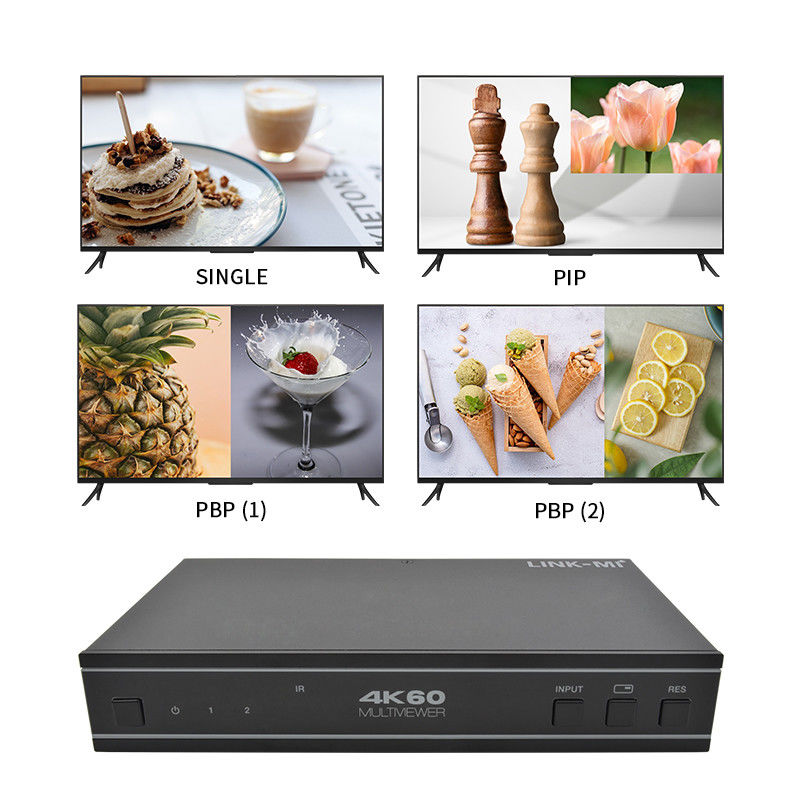

6ما يصل إلى 4 أنماط عرض: واحد، PIP، PBP (1) ، PBP (2)
7إزالة الاندماج الصوتي عبر منافذ الصوت التناظرية والألياف الضوئية
8دعم تحكم الصوت والاختيار الصوتي المستقل
9إدارة EDID المتقدمة
10التحكم عن طريق أزرار لوحة الأمامية، جهاز التحكم عن بعد بالأشعة تحت البنفسجية، أوامر RS-232
11التصميم المدمج لسهولة ومرونة التثبيت
المواصفات
| رقم الطراز | LM-S21C |
| التقنية | |
| متوافقة HDMI | HDMI 2.0b |
| الامتثال لـ HDCP | HDCP 2.2/1.x |
| عرض النطاق الترددي | 18 جيجابايت في الثانية |
| دقة الفيديو | حتى 4K2K@60 4:4:4 |
| مستوى الإشعاع الداخلي | 5Vp-р |
| تردد الأشعة تحت الحمراء | 38 كيلو هرتز |
| مساحة الألوان | RGB، YCbCr 4:4:4، YCbCr 4:2:2، YCbCr 4:2:0 |
| عمق اللون | 8بيت |
| أشكال الصوت |
HDMI: PCM2.0/5.1/7.1CH ، دولبي رقمية / زائد ، DTS ، DTS عالية الدقة الصوت التناظري [3.5 ملم L/R]: PCM2.0; SPDIF (بصري): دولبي رقمية، DTS 5.1، بي سي إم 20. ملاحظة: لا يدعم الصوت HBR. |
| حماية ESD | نموذج الجسم البشري: ±8kV (فراق الفجوة الهوائية) و ±4kV (فراق الاتصال) |
| الاتصال | |
| منافذ الدخول | 2x HDMI IN [النوع A، إمرأة ذات 19 دبوس] |
| منافذ الخروج |
1 × HDMI OUT [نوع A، إمرأة 19 دبوس] 1 x L/R OUTPUT [RCA] 1 × مخرج بصري [S/PDIF] |
| منافذ التحكم |
1 × RS-232 1 x IR EXT [3.5 ملم ستيريو ميني جاك] |
| الميكانيكية | |
| السكن | الحجرة المعدنية |
| اللون | أسود |
| الأبعاد | 175 ملم [W] × 100 ملم [D] × 30 ملم [H] |
| الوزن | 497 غرام |
| إمدادات الطاقة |
مدخل: AC 100 - 240V 50/60Hz
الخروج: DC 12V / 1A (معيار الولايات المتحدة / الاتحاد الأوروبي ، معتمد CE / FCC / UL) |
| استهلاك الطاقة | 4.56 واط (ماكس) |
| درجة حرارة العمل | 32-104 درجة فهرنهايت/0-40 درجة مئوية |
| درجة حرارة التخزين | -4-40 درجة فهرنهايت /-20-60 درجة مئوية |
| الرطوبة النسبية | 20-90% RH (غير مكثف) |
| ملاحظة: المواصفات عرضة للتغيير دون إشعار. | |
مخطط الاتصال

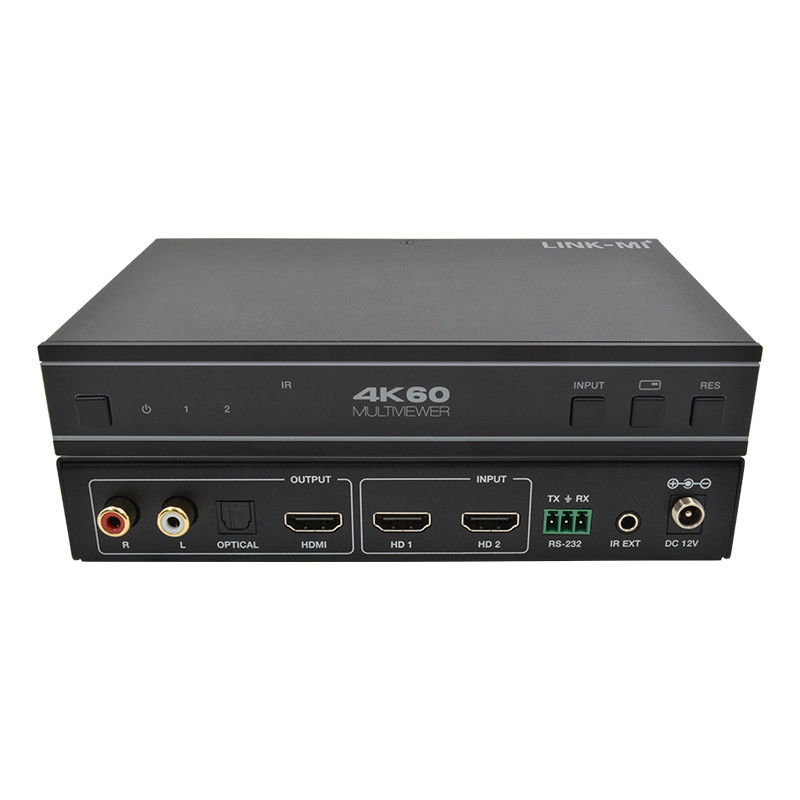

وصف اللوحة
