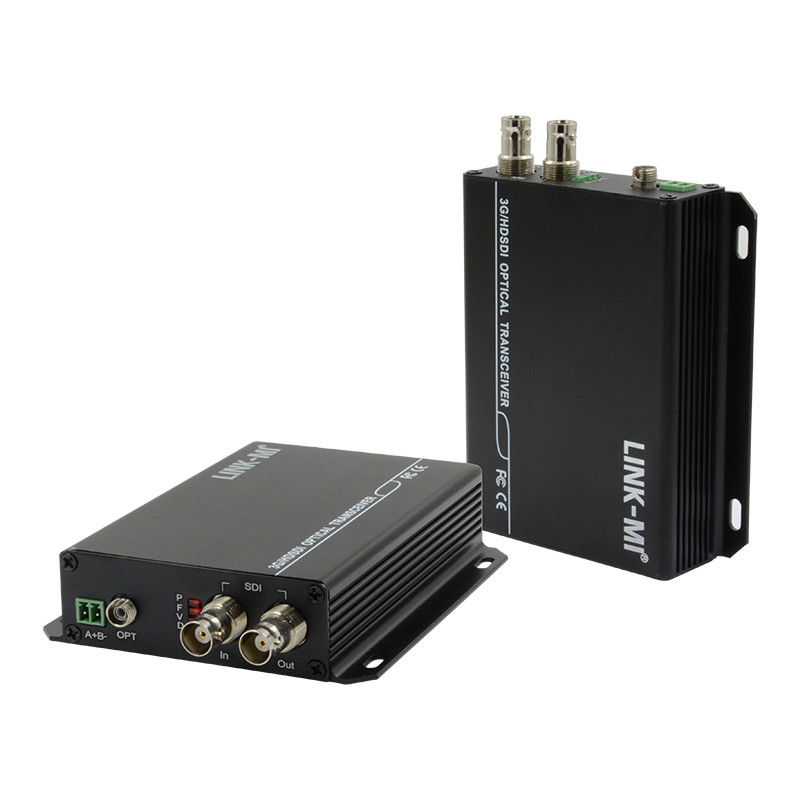

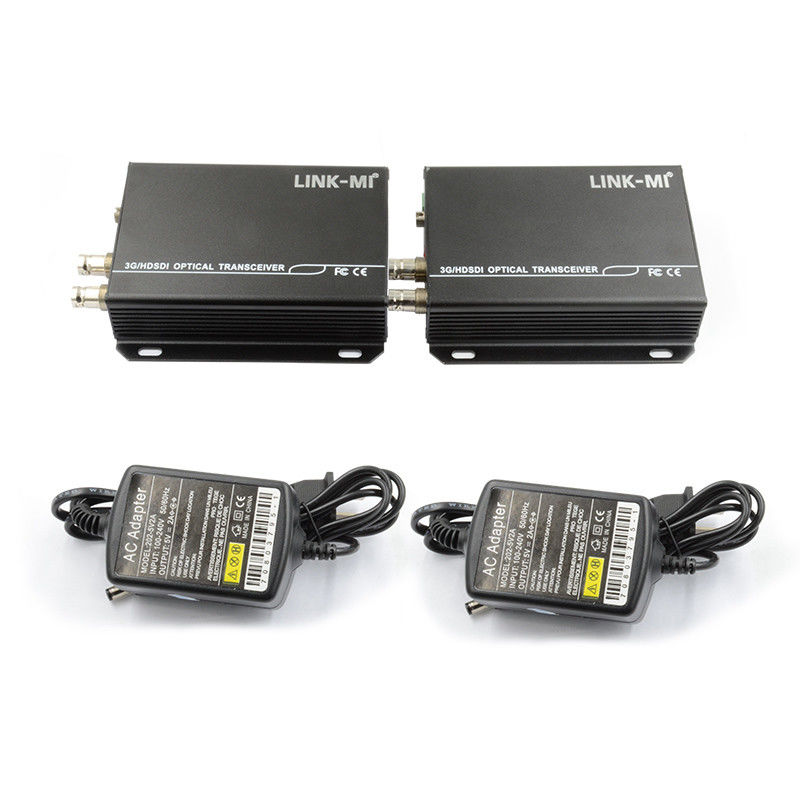

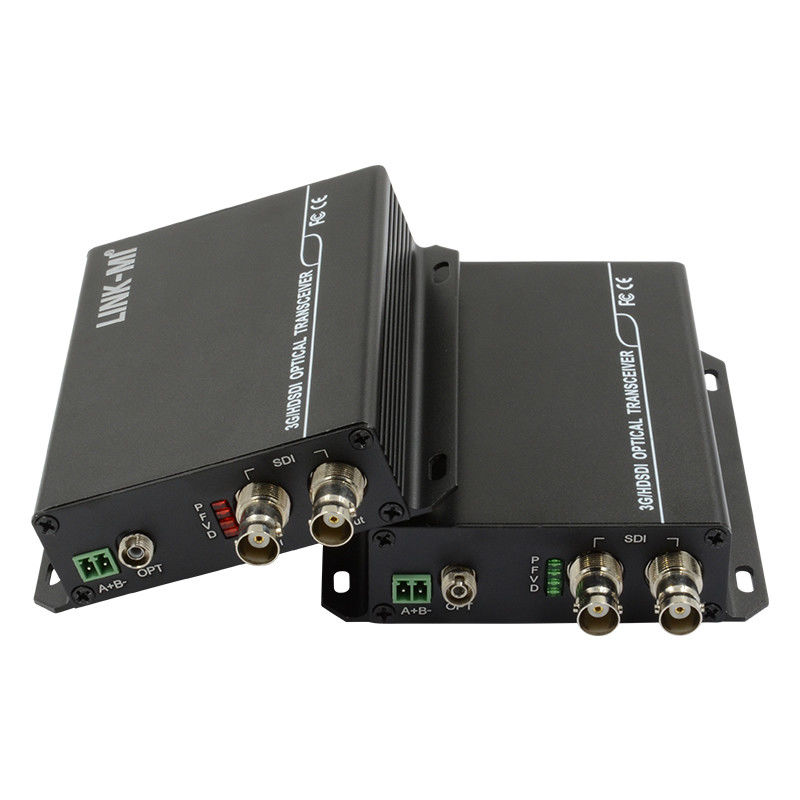

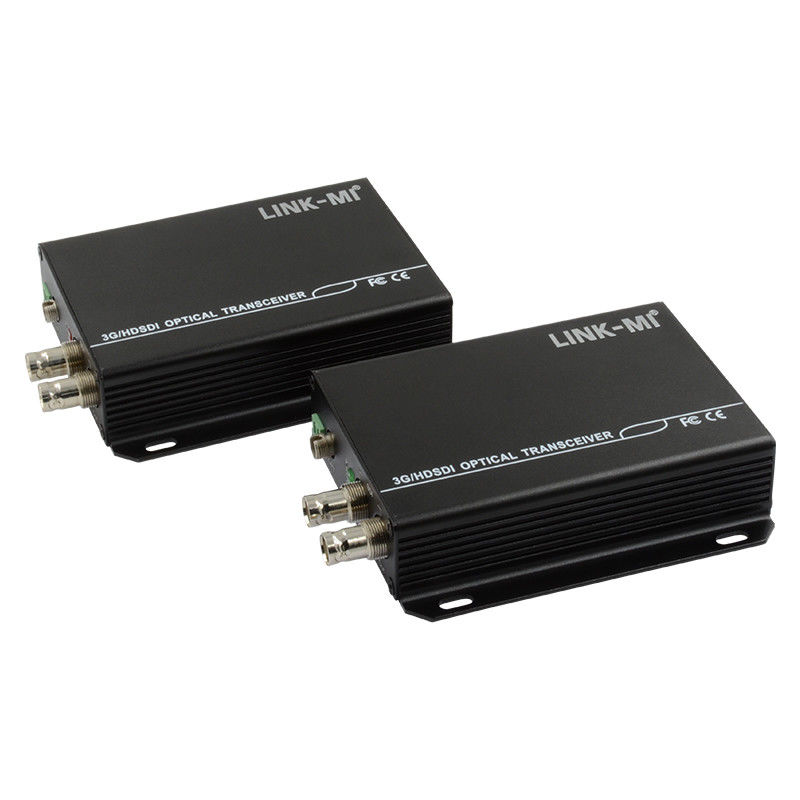

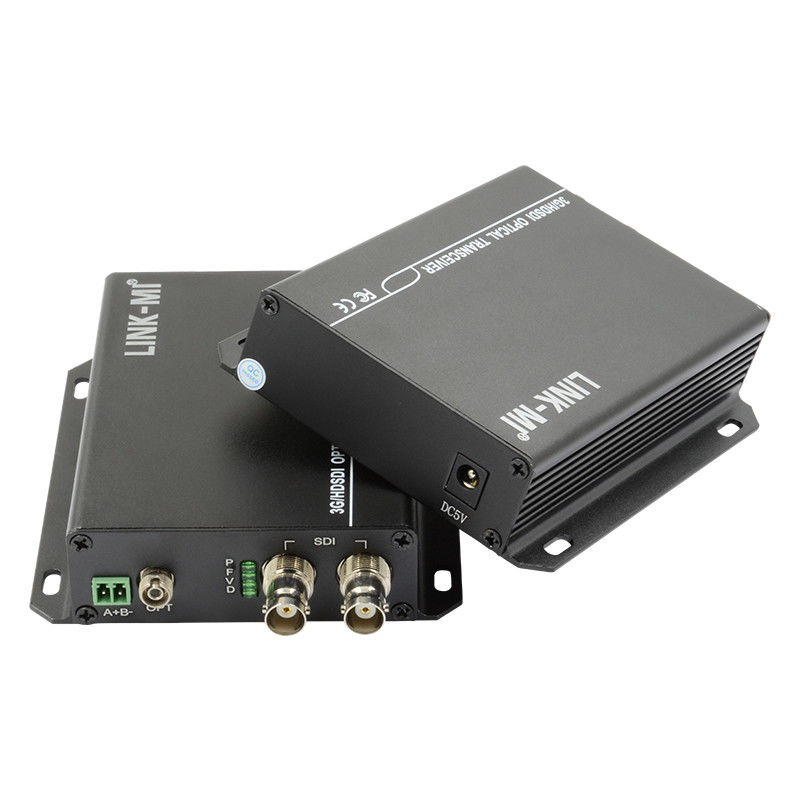

3G / HD-SDI جهاز إرسال ألياف ضوئية مستقبل 20KM SDI Extender عبر الألياف مع الصوت RS485
مقدمة
LINK-MI LM-SF01 هو 20 كيلومتر SDI Extender عبر الألياف والذي يأتي مع الحلقة خارج. يدعم 3G / HD SDI. 1ch فيديو HD-SDI أحادي الاتجاه مع الصوت المدمج عبر ألياف واحدة.يدعم منافذ الألياف LC / FC الاختيارية ووحدات الألياف، RS485
السمة
1. 1ch فيديو HD-SDI أحادي الاتجاه مع الصوت المدمج على ألياف واحدة
2المدى من 19.4Mb/s إلى 1.485Gb/s
3. SMPTE 292M (1.485Gb / s) استرداد الساعة
4دعم جميع معايير SMPTE 295M، 143Mb/s-360Mb/s
5دعم SMPTE 305M (SDI) ، SMPTE 310M (19.4Mb/s) ، SMPTE 344M (540Mb/s) ، M2S و
معيار DVB-ASI (270Mb/s)
6طول الموجة الخارجي 1310nm، 1550nm و 16 نوع من CWDM (ITU-T G.694.2 متوافقة)
7. 150M التساوي الكابل التلقائي، جميع 1.485Gb / s معدل أدناه (Belden 1694A)
8نظام إدارة الشبكة البصرية
9. مؤشرات الحالة LED مراقبة المعايير الحرجة
10نظام شبكة بصرية
11دعم المبادلة الساخنة
12دعم مستقل، 1U رصيف التثبيت و 4U رف التثبيت
المواصفات
| رقم الطراز | LM-SF01 |
| إدخال BNC التلفزيوني المتسلسل | |
| معيار إشارة التلفزيون |
SMPTE 292M، 259M، 297M، 305M، 310M، M2S، DVB-ASI،
DVB-SSI ومعدل الاتصالات / بيانات الاتصالات الآخر ( 19.4Mb / s -
1.485Gb/s)
|
| قناة الدخول | 1 (خلاصة 1-ch) |
| فقدان الانعكاس | >15DB |
| التوازن | 0-150m @ 1.485Gb/s |
| المرفق | 75Ω BNC |
| الخروج البصري | |
| القناة | 1 |
| النوع | الوسائط ذات الوسائط الواحدة / الألياف (متعددة الوسائط اختيارية) |
| طول الموجة | 1310nm /1550nm |
| فقدان الانعكاس | > 15 ديسيبل |
| جيتير | < 0.2UI |
| المرفق | LC/FC (اختياري) |
| إصدار BNC التلفزيوني المتسلسل (EO/OE) | |
| قناة الخروج | 1 |
| مستوى الإشارة | 800mV الاسمية |
| وقت الارتفاع / الانخفاض | 200P الاسمية |
| التجاوز | نطاق أقل من 10% |
| فقدان الانعكاس | > 15 ديسيبل |
| جيتير | < 0.2UI |
| المرفق | 75Ω BNC |
| مؤشر الطاقة والبيئة | |
| درجة حرارة العمل | 0 + 50 |
| الضغط | 1A@12VDC |
| القوة | 12 واط |
| إم آي/إر إف آي | الفئة A من FCC الجزء 15، معيار EMC للاتحاد الأوروبي |
| متوسط الوقت الخالي من المشاكل | >100000 ساعة |
| البعد | 10CM*13.5CM*2.8CM |
| ملاحظة:المواصفات عرضة للتغيير دون إشعار. | |
