مكان المنشأ:
الصين
اسم العلامة التجارية:
LINK-MI
رقم الموديل:
LM-VW02B
اتصل بنا
جهاز تحكم حائط فيديو 4K 2x2 / 1x4 / 4x1 / 10x10 شاشة التوصيل HDMI / USB Type C / DVI
مقدمة

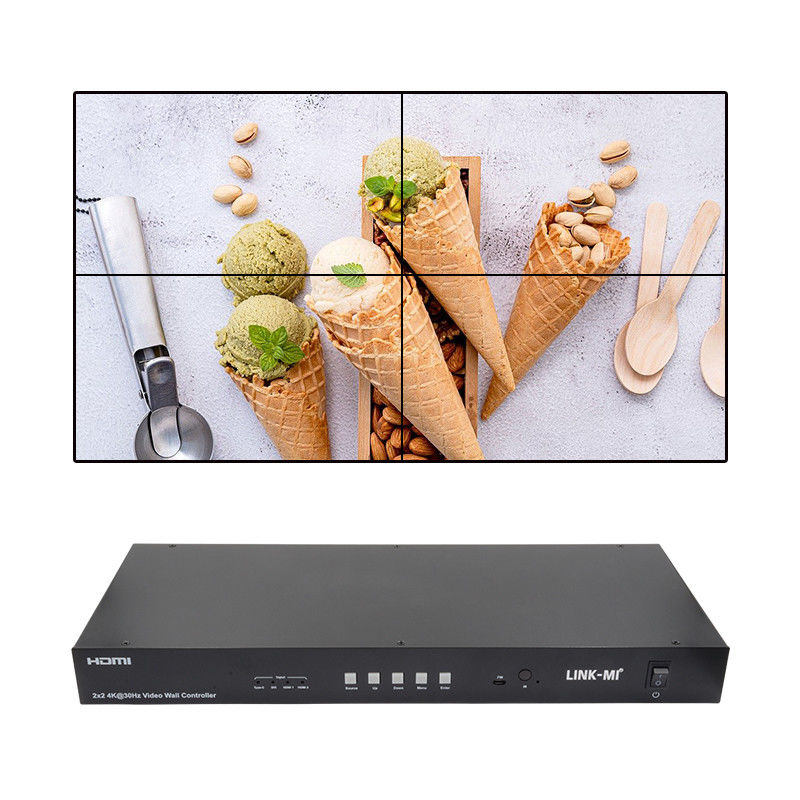

LINK-MI LM-VW02B هو وحدة تحكم فيديو حائط 4K فائقة الجودة ذات 4 قنوات. يستخدم لتوزيع الإشارات على وحدات عرض متعددة لتنسيق الشاشة.إنه يأتي مع 4 إشارات دخول مثل 2 HDMI / 1 USB Type C / 1 DVI؛ مع 4 قنوات HDMI المخرجات، و 1 إضافية HDMI خروج حلقة للعرض الواحد أو التسلسل.يمكن للمستخدم تغيير أي من إشارات المدخلات 4 لعرض على شاشات التلفزيون 4 لجعل جدار فيديو 2x2 كبيرة أو 1x4، 4x1... وضع العرض، و الحد الأقصى 10x10 جدار فيديو في اتصال التسلسل.
في الوقت نفسه ، يدعم أيضًا وضع 1 × 4 HDMI splitter ، واستخراج الصوت SPDIF والأنقولي ، وأعلى دقة UHD تصل إلى 3840 × 2160 @ 30 هرتز ، وتدوير 180 درجة ، وإدارة EDID.يمكن للمستخدم التحكم به بسهولة عن طريق جهاز تحكم عن بعد، أزرار اللوحة، أوامر RS232 والتحكم في واجهة الويب الرسومية.
الخصائص
1دعم مدخل USB TYPE-C / DVI / 2 HDMI.
2دعم حائط فيديو 4K 2x2 ، تتسلسل لإنشاء حائط فيديو 2x3 ، 3x4 و 10x10
3دعم تصوير الخروج 180 درجة الدوران.
4دعم أعلى دقة تصل إلى 4K@30HZ 4:44 للدخول من النوع C و HDMI ، 1920x1200 لدخول DVI.
5دعم إدارة EDID: EDID افتراضيين: 4K30HZ ، 1080P.
6دعم HDCP2.2/1.4.
7زر لوحة الدعم، جهاز التحكم عن بعد بالأشعة تحت البنفسجية، أمر RS232 و واجهة تصميم بيانات على الويب للسيطرة
8دعم SPDIF واستخراج الصوت التناظري
9تصميم رف 1U، سهلة الدفعة.
المواصفات
| رقم الطراز | LINK-MI LM-VW02B |
| منافذ المدخلات |
2x HDMI ، 1x USB TYPE-C ، 1x DVI |
| منافذ الخروج |
4x HDMI ، 1x HDMI Loop للشاشة الواحدة أو الاتصال بالسلسلة) 1x SPDIF، 1x صوت ستيريو التناظري |
| منافذ التحكم | 1x RS232، 1x Ethernet |
| الـ HDCP | HDCP 2.2/1.4 |
| إشارة الفيديو المدخلة | 0.5-1.0 فولت p-p |
| إشارة DDC المدخلة | 5 فولت p-p (TTL) |
|
شكل الفيديو |
التلفزيون عالي الجودة / FH DTV: 4K @ 30Hz/1080P |
|
تنسيق الصوت |
LPCM 16 بت، 24 بت، 44.1 كيه هرتز/48 كيه هرتز |
| أساليب التحكم | أزرار اللوحة؛ جهاز التحكم عن بعد تحت الأشعة تحت البنفسجية؛ أوامر RS232 و واجهة الويب الرسومية |
| أوضاع جدار الفيديو |
إعدادات مسبقة 1 × 1، 2 × 2، 4 × 1، 1 × 4، إلخ التسلسل لتحقيق 3x2-1؛ 3x2-2؛ 4x2-1؛ 4x2-2؛ 4x3-1؛ 4x3-2؛ 4x3-3 التلال: 3x3؛ 4x4؛ 4x6؛ 5x6؛ 6x6 وهلم جرا، الحد الأقصى 10x10 جدار فيديو |
| وظائف أخرى | 1x4 HDMI وضع التقسيم، 180 درجة الدوران، إدارة EDID، استخراج الصوت... |
| إمدادات الطاقة | DC 12V 2A |
| استهلاك الطاقة | 15واط (ماكسيمون) |
| درجة حرارة العمل | 0 إلى +40 درجة مئوية (32 إلى +104 درجة فهرنهايت) |
| رطوبة العمل | 5 إلى 90٪ RH (بدون تكثيف) |
| المواد | الحجرة المعدنية |
| اللون | أسود |
| البعد | 438mm ((L) x 190mm ((W) x 44mm ((H) |
| الوزن | 2.5 كيلو |
| ملاحظة:المواصفات عرضة للتغيير دون إشعار | |

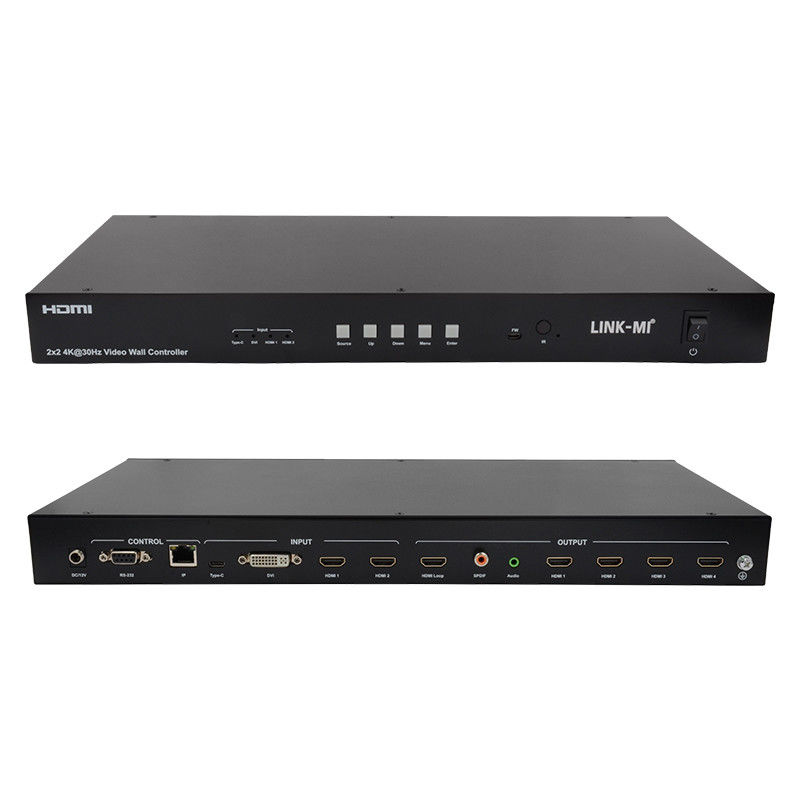

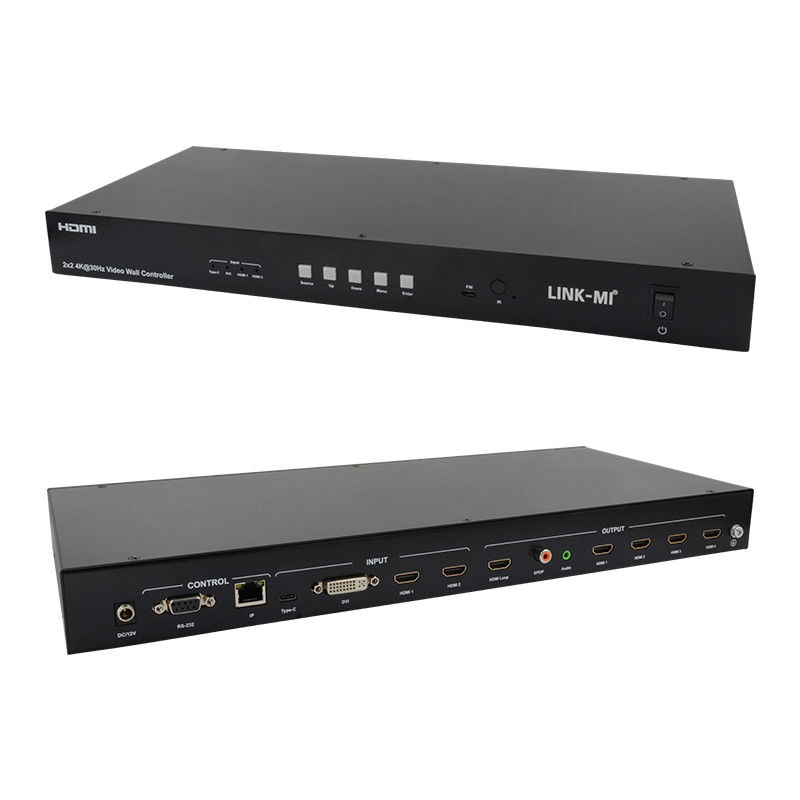

وصف اللوحة
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: كمصنع محترف ، نحن نقدم منتجات HDMI ذات الصلة لأكثر من 10 سنوات في الصين.
السؤال الثاني: لماذا نختارك؟
ج2: يمكننا تقديم المنتجات بسعر المصنع، والجودة الجيدة، وأفضل خدمة وضمان طويل.
س3: ماذا عن خدمة المنتجات الخاصة بك؟
ج3: يمكننا أن نقدم OEM و ODM، طباعة العلامة التجارية الخاصة بك، تصميمك على المنتج على أساس كمية طلبك.
س4: ماذا عن شروط الدفع؟
ج4: نحن نقبل التحويل المصرفي، والاتحاد الغربي، وجرام المال، وباي بال، بنك الصين أو نقدا كمدفوعات.
س5: كيف تقوم بإرسال الطرد؟
A5: DHL، Fedex، EMS، عن طريق الجو، عن طريق البحر... الخ
س6: ما نوع الضمان الذي تقدمه؟
ج6: فريق خدمة ما بعد البيع الممتاز لدينا سيوفر لك الدعم الفني عبر الإنترنت. نحن نقدم ضمانًا لمدة عام واحد لمنتجاتنا.
السؤال 7: كيف يمكنني شراء المنتجات التي أحتاجها إذا لم يكن هناك سعر على الموقع؟
A7: يمكنك إرسال لنا استفسارك حول المنتجات التي تحتاج إليها. سترد مبيعاتنا عليك في غضون 24 ساعة لمساعدتك في إجراء الطلب.
دليل المستخدم:
LM-VW02B 2x2 وحدة تحكم جدار فيديو 4K30Hz.pdf
