مراقب حائط فيديو 4K Ultra HD 3X3 HDMI/DP/VGA/USB نوع-C مدخل 9-قناة مخرج 1U تصميم رف
مقدمة

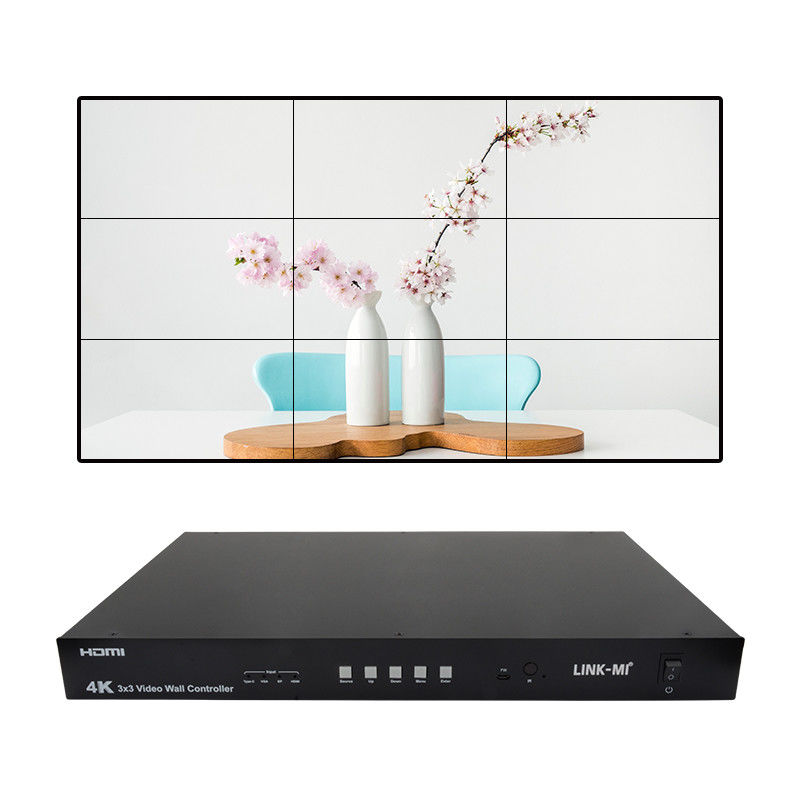

LINK-MI LM-VW03 هو وحدة تحكم فيديو حائط فائقة الجودة 4K ذات 9 قنوات. يستخدم لتوزيع الإشارات إلى وحدات عرض متعددة لتنسيق الشاشة.إنه يأتي مع 4 إشارات دخول مثل 1 HDMI / 1 USB Type C / 1 DP / 1 VGA؛ مع 9 قنوات HDMI المخرجات، و 1 إضافية HDMI خروج حلقة لعرض واحد أو تسلسل.يمكن للمستخدم تغيير أي من إشارات المدخلات 4 لعرض على شاشات التلفزيون 9 لجعل جدار فيديو 3x3 كبيرة أو 1x1، 1x3، 1x4، 2x2، 2x3، 2x4، 3x1، 3x2، 3x3، 4x1، 4x2... وضعيات العرض، وسلسلة 3x4، 4x3، 4x4، 5x5، 6x6...max 10x10 جدار فيديو في اتصال تسلسل.
في الوقت نفسه ، يدعم أيضًا وضع تقسيم 1 × 9 HDMI ، واستخراج الصوت SPDIF والأنقولي ، وأعلى دقة UHD تصل إلى 3840 × 2160 @ 30 هرتز ، وتناوب 180 درجة ، وإدارة EDID.يمكن للمستخدم التحكم به بسهولة عن طريق جهاز تحكم عن بعد، أزرار اللوحة، أوامر RS232، تحكم واجهة الويب الرسومية والتحكم المنصة الطرف الثالث.
الخصائص
1دعم مدخل USB TYPE-C / VGA / DP / HDMI.
2دعم حائط فيديو 4K 3x3 ، تتسلسل لإنشاء حائط فيديو 3x4 ، 4x5 ، 5X6 و 10x10
3دعم تصوير الخروج 180 درجة الدوران.
4دعم أعلى دقة تصل إلى 4K30HZ 4:4:4.
5دعم إدارة EDID: إدارة EDID افتراضية: 4K30HZ، 1080P.
6دعم HDCP2.2/1.4.
7زر لوحة الدعم، جهاز التحكم عن بعد بالأشعة تحت البنفسجية، أمر RS232 و واجهة تصميم بيانات على الويب للسيطرة
8دعم SPDIF واستخراج الصوت التناظري
9دعم التحكم في المنصة من طرف ثالث عبر منفذ RS232 أو LAN
10تصميم رف 1U، سهلة الدفعة.
المواصفات
| رقم الطراز | LINK-MI LM-VW03 |
| منافذ المدخلات |
1x USB TYPE-C، 1x DP، 1x VGA، 1x HDMI |
| منافذ الخروج |
9x HDMI ، 1x HDMI Loop للشاشة الواحدة أو الاتصال بالسلسلة) 1x SPDIF، 1x صوت ستيريو التناظري |
| منافذ التحكم | 1x RS232، 1x Ethernet |
| الـ HDCP | HDCP 2.2/1.4 |
| إشارة الفيديو المدخلة | 0.5-1.0 فولت p-p |
| إشارة DDC المدخلة | 5 فولت p-p (TTL) |
|
شكل الفيديو |
التلفزيون عالي الجودة / FH DTV: 4K @ 30Hz/1080P |
|
تنسيق الصوت |
LPCM 16 بت، 24 بت، 44.1 كيه هرتز/48 كيه هرتز |
| أساليب التحكم | أزرار اللوحة؛ جهاز التحكم عن بعد تحت الأشعة تحت البنفسجية؛ أمر RS232، واجهة تصميم بيانية على الويب، تحكم منصة طرف ثالث |
| أوضاع جدار الفيديو |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2... الشلال لتحقيق4x3-1؛ 4x3-2؛ 3x4-1؛ 3x4-2؛ 4x4-1؛ 4x4-2 التسلسل: 4x3، 4x4، 5x5، 6x6... وهكذا، الحد الأقصى 10x10 جدار فيديو |
| وظائف أخرى | 1x9 HDMI وضع تقسيم، 180 درجة الدوران، إدارة EDID، استخراج الصوت... |
| إمدادات الطاقة | DC 24V 2A |
| استهلاك الطاقة | 33 واط (ماكسيمون) |
| درجة حرارة العمل | 0 إلى +40 درجة مئوية (32 إلى +104 درجة فهرنهايت) |
| رطوبة العمل | 5 إلى 90٪ RH (بدون تكثيف) |
| المواد | الحجرة المعدنية |
| اللون | أسود |
| البعد | 438mm ((L) x 274mm ((W) x 44mm ((H) |
| الوزن | 4 كجم |
| ملاحظة:المواصفات عرضة للتغيير دون إشعار | |

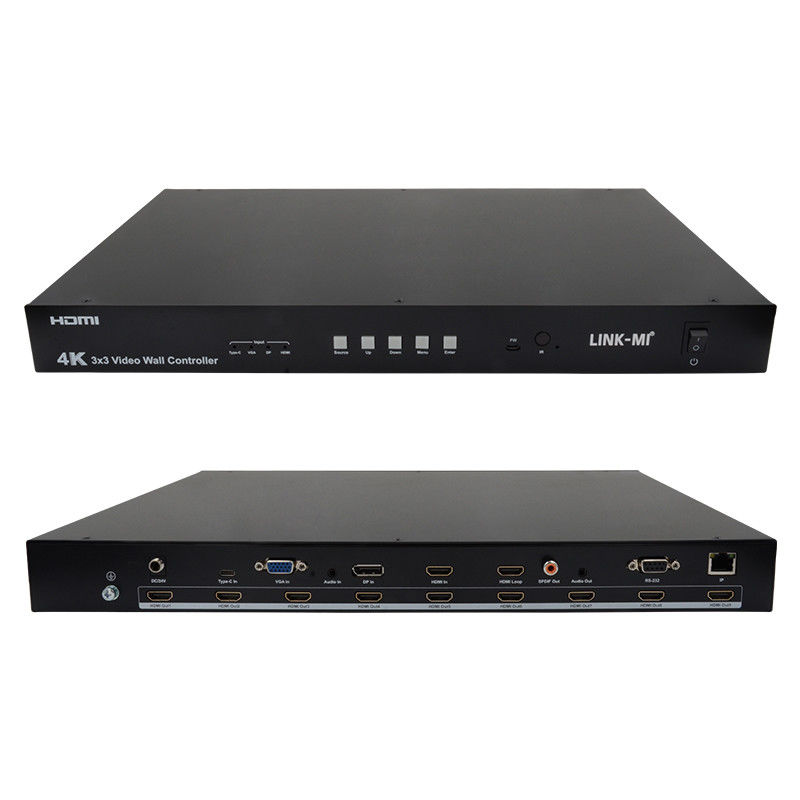

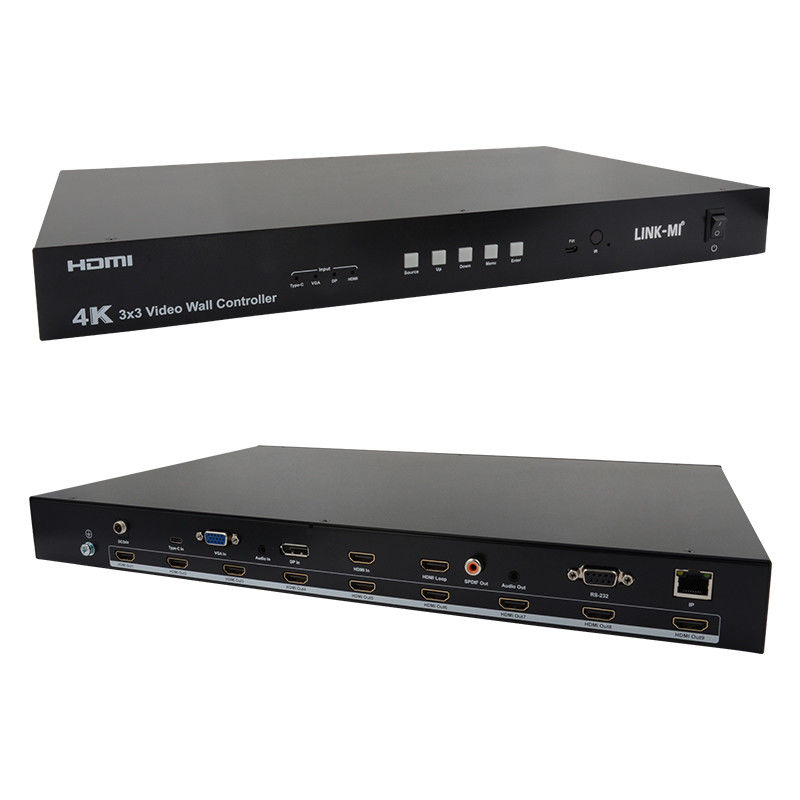

وصف اللوحة
