مكان المنشأ:
الصين
اسم العلامة التجارية:
LINK-MI
رقم الموديل:
LM-SF02
اتصل بنا
محولات ألياف الوسائط SDI
مقدمة

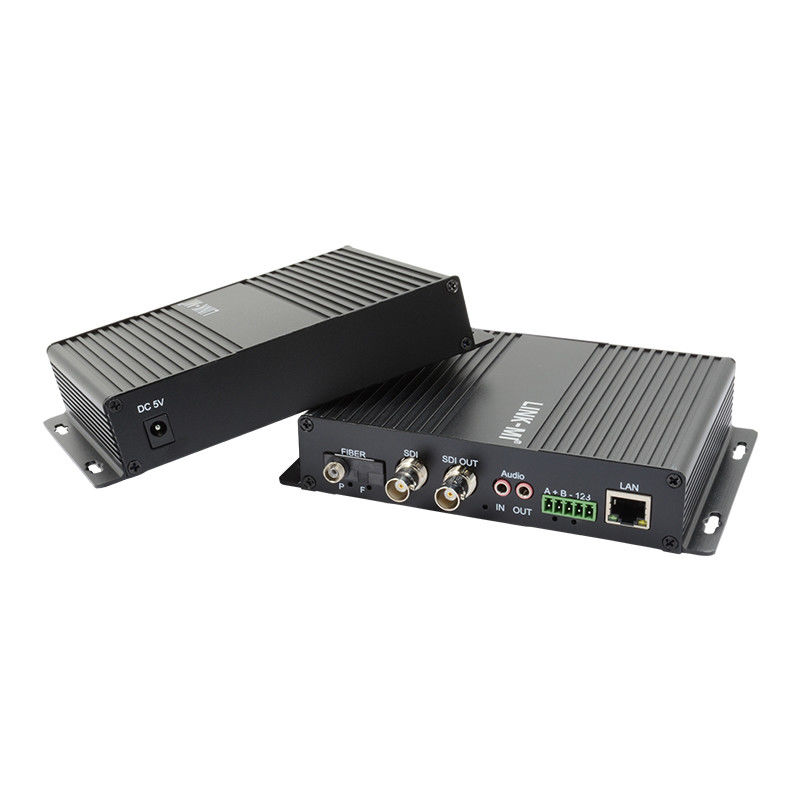

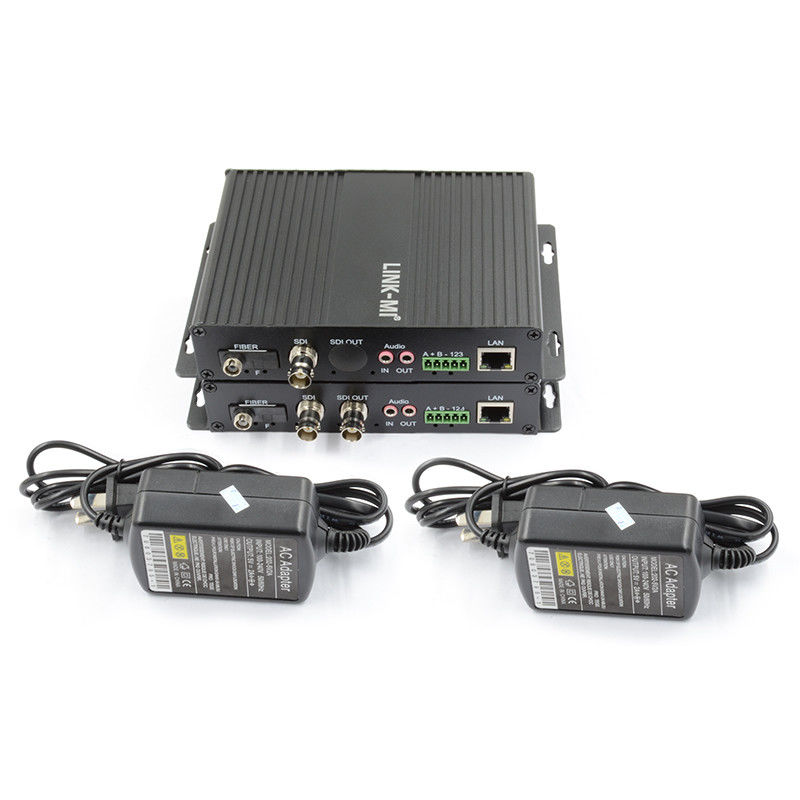

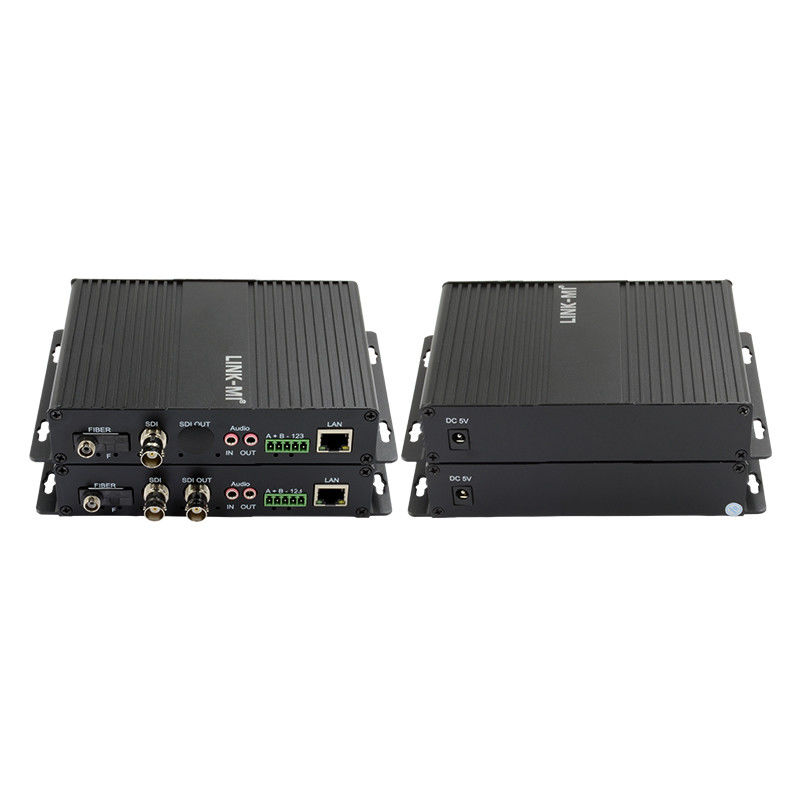

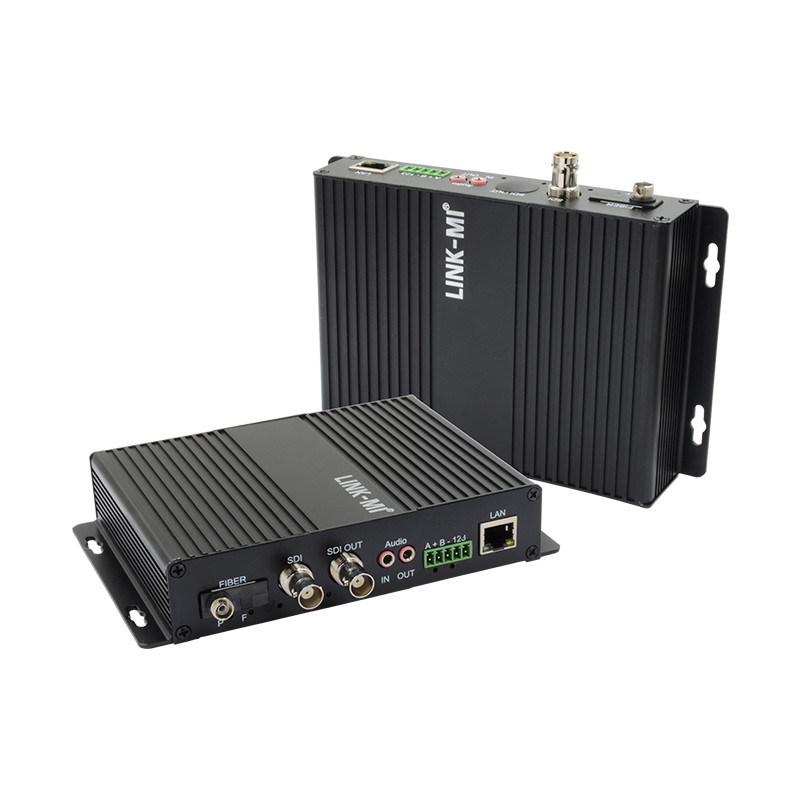

LINK-MI LM-SF02 يتضمن محول HD/3G-SDI إلى الألياف جهاز إرسال ومستقبل وهو جهاز نقل منخفض التكلفة لفيديو HD/3G-SDI أحادي الاتجاه ،1ch 10/100M Ethernet و 1ch rs422 البيانات عبر كابل نقل الألياف الضوئية في الوضع الواحد و متعدد الوضعتم تصميمه بواسطة تكنولوجيا النقل الضوئي الرقمي ويدعم إشارة SMPTE292M / SMPTE259M / SMPTE424. ويمكن وضع المستقبل في هيكل مصعد رف قياسي 193.5U ،الذي يدعم 16PCS بطاقات إدخال المستقبل مع 2pcs 90 ~ 240V مصدر الطاقة.
الخصائص
1. 3G / HD-SDI الفيديو (إشارة صوتية مضمنة) عبر الألياف مع نقل المسافات الطويلة دون خسارة
2دعم 1CH وحيد الاتجاه أو بادي RS485 أو RS422 أو RS232 نقل بيانات التحكم ، 1ch كامل مزدوج 10 / 100M إثنر.
3. أسيك دمجت تكنولوجيا مصممة مع حقوق الملكية الفكرية المستقلة الأساسية
4تصميم الدوائر المتقدمة، برنامج كامل للأجهزة لضمان موثوقية المعدات، والاتساق والاستقرار
5تستخدم على نطاق واسع في البث المباشر التلفزيوني ، مؤتمرات الفيديو عالية الوضوح ، مراقبة الفيديو عالية الوضوح ومجالات أخرى
6دعم نقل الألياف أحادي الوضع أو متعدد الوضع (يجب على المستخدم تأكيد نوع كابل الإرسال)
7. توفير واجهة الألياف المستخدمة عادة LC / FC / SC / ST
8أقصى مسافة إرسال تصل إلى 120 كيلومتر على ألياف الوضع الواحد
9. 3G-SDI عالية الرقمية فيديو وإشارات الصوت الإرسال الضوئي
10تكيّف مع SDI 270Mbps، 1.485Gbit السرعة و 3G تلقائيًا
11تقبل تخصيص ووضع عمل OEM.
المواصفات
| البصرية | |
| طول الموجة | عدة أنماط 850nm / 1300nm ، وضع واحد 1310nm / 1550nm |
| الطاقة الخارجة | -10~-4dBm |
| نطاق خسائر السلسلة المسموح بها | 18dBm~35dBm |
| الألياف البصرية | 50/125u متعدد الوسائط،62.5/125u متعدد الوضع،9/125u وضع واحد |
| حساسية الاستقبال للضوء | <=30dBm |
| رابط بصري | LC FC،ST،SC (يمكن الاختيار) ،ألياف واحدة أو مزدوجة |
| المسافة | 0 ~ 500M (MM) / 0 ~ 80KM (SM) |
| فيديو-إس دي آي | |
| نوع الإشارة SDI | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| شكل الفيديو |
1920*1080P60؛1920*1080P50؛1920*1080P30؛1920*1080P25 1920*1080P24؛1920*1080I601920*1080I50؛1280*720P60؛1280*720P50؛525i ؛625i |
| معدلات البيانات | 270Mbit/s - 1.48Gbit/s، 3Gbit/s |
| موازنة الكابلات |
الكابل الآلي EQ (كابل Belden 1694A) 250m @ 270Mbit/s، 140m @ 1.5Gbit/s، 80m @ 3Gbit/s |
| المرفق | BNC 75 أوم |
| الفيديو العام | |
| طاقة المدخل | 5 فولت، 0.2-2.0A |
| استهلاك الطاقة (الحد الأقصى) | جهاز إرسال: 2.5W جهاز استقبال: 2.5W |
| درجة حرارة العمل | -20°C إلى 60°C |
| درجة حرارة التخزين | -40°C إلى85°C |
| رطوبة العمل | 0 ~ 95% (غير مكثفة) |
| لون القضية | أسود |
| مادة القضية | الألومنيوم |
| البعد | 15.5x12x3.2CM |
| الوزن الصافي | 1 كجم لكل زوج |
| مادة القضية | الألومنيوم |
| MTBF: | >100000 ساعة |
| البيانات | |
| بروتوكول البيانات | RS422 |
| معدل البيانات | 0~500 كيلوبايت في الثانية |
| معدل الأخطاء | < 10-9 |
| المرفق | محطة فينيكس |
| الايثرنت | |
| وضع العمل | شقة مزدوجة كاملة / نصف مزدوجة |
| معدل البيانات | 10/100Mbps ((AUTO) |
| محطة الاتصال | RJ45 |
| ملاحظة:المواصفات عرضة للتغيير دون إشعار | |
وصف اللوحة
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: كمصنع محترف ، نحن نقدم منتجات HDMI ذات الصلة لأكثر من 10 سنوات في الصين.
السؤال الثاني: لماذا نختارك؟
ج2: يمكننا تقديم المنتجات بسعر المصنع، والجودة الجيدة، وأفضل خدمة وضمان طويل.
س3: ماذا عن خدمة المنتجات الخاصة بك؟
ج3: يمكننا أن نقدم OEM و ODM، طباعة العلامة التجارية الخاصة بك، تصميمك على المنتج على أساس كمية طلبك.
س4: ماذا عن شروط الدفع؟
ج4: نحن نقبل التحويل المصرفي، والاتحاد الغربي، وجرام المال، وباي بال، بنك الصين أو نقدا كمدفوعات.
س5: كيف تقوم بإرسال الطرد؟
A5: DHL، Fedex، EMS، عن طريق الجو، عن طريق البحر... الخ
س6: ما نوع الضمان الذي تقدمه؟
ج6: فريق خدمة ما بعد البيع الممتاز لدينا سيوفر لك الدعم الفني عبر الإنترنت. نحن نقدم ضمانًا لمدة عام واحد لمنتجاتنا.
السؤال 7: كيف يمكنني شراء المنتجات التي أحتاجها إذا لم يكن هناك سعر على الموقع؟
A7: يمكنك إرسال لنا استفسارك حول المنتجات التي تحتاج إليها. سترد مبيعاتنا عليك في غضون 24 ساعة لمساعدتك في إجراء الطلب.
دليل المستخدم:
LM-SF02 20 كيلومتر SDI بيانات وسائل الإعلام محول الألياف تمديد...
