مكان المنشأ:
الصين
اسم العلامة التجارية:
LINK-MI
رقم الموديل:
LM-SF44N
اتصل بنا

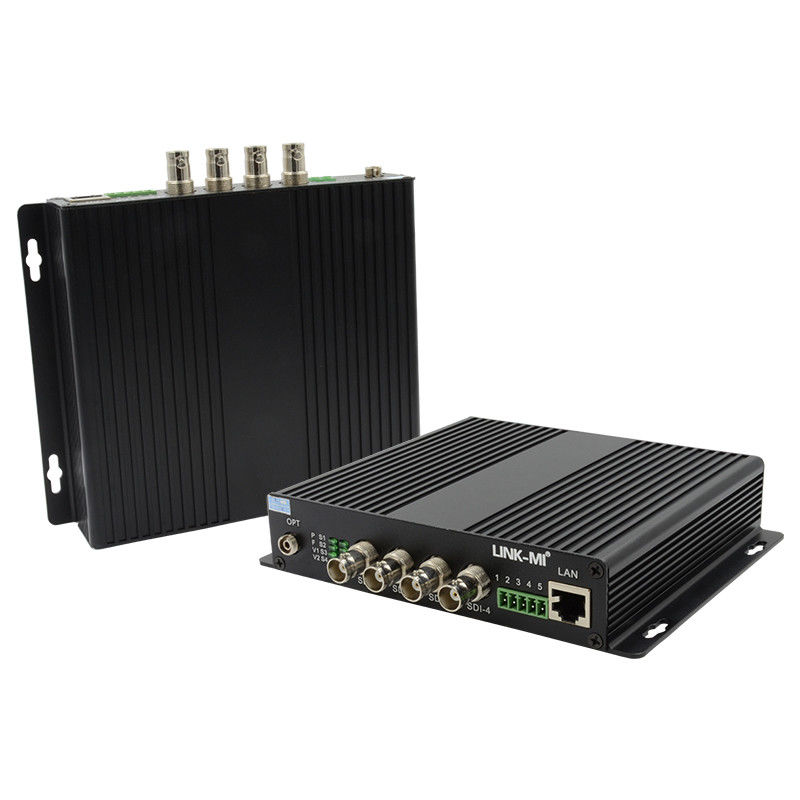

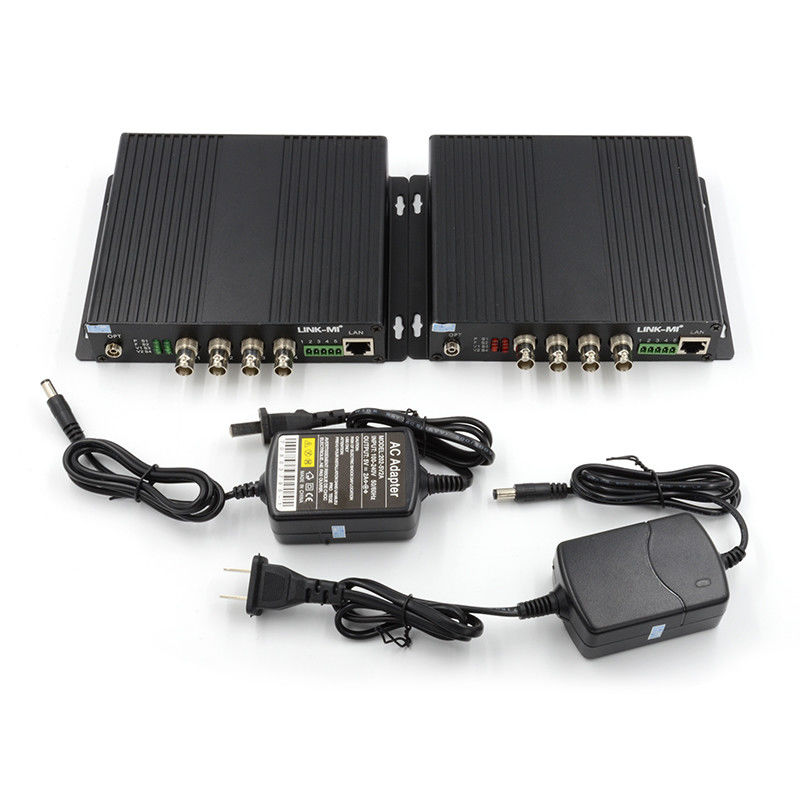

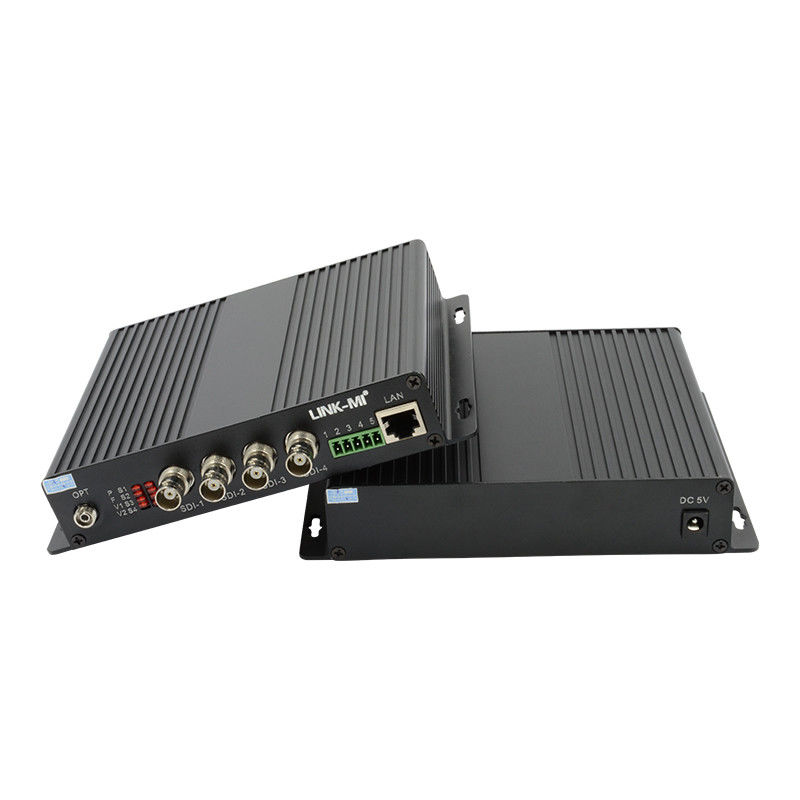

4ch متعددة الوظائف / HD-SDI إلى محول الألياف
مقدمة
LINK-MI LM-SF44N محول الفيديو SDI إلى الألياف هو الحل المثالي والاقتصادي لتطبيقات البث أو المراقبة. إنه يتلقى إشارات HD-SDI و RS485 / RS232 وإيثيرنت,تحويلها بشكل مثالي إلى إشارات ضوئية ذات وضع واحد. عادة ما يتم استخدام محولات الفيديو المصنوعة من الألياف في سلسلة SDI في التطبيقات التي تحتوي فيها الكاميرات على قدرات P / T / Z.تصميم Plug and Play يضمن سهولة التثبيت والتشغيل. لا يتطلب تعديلات إلكترونية أو بصرية أبدًا. يتم توفير مؤشرات LED لمراقبة حالة النظام على الفور. تتوفر الأجهزة إما للتركيب المستقل أو المثبت على الرف ،مناسبة لبيئة عمل مختلفة.
الخصائص
1متوافق مع إشارات SMPTE-424M،SMPTE344M،SMPTE-292MHD-SDI و SMPTE-259M SD-SDI القياسية ، تدعم 1485Mb / s و 270Mb / s ، معدل 2.97Gbps
2، دعم 1ch 10/100M إثرنيت مع واجهة RJ45 و 1ch ثنائي الاتجاه / RS485 / RS232 أحادي الاتجاه مع واجهة فينيكس المحطة ، حتى 115.2Kb / s معدل البود
3، دعم 1080P@ ،30، 25، 24، 1080I@60، 50، 720P@60، 50، 30، 25، وغيرها من صيغ الفيديو.
4، المدخل مع وظيفة موازنة الكابل لتعويض خسارة نقل الكابل
5، مدخل في ESD ودورة حماية زيادة الحرارة لمنع الكهرباء الثابتة والبرق
6، توفير إنذار اختفاء بصري، إنذار فشل الطاقة عن بعد، إشارة حالة إشارة الإخراج وإشارة وضع قفل إشارة الدخول
7، نوع مستقل أو نوع بطاقة مثبتة في هيكل 19' 4U.
المواصفات
| أوبيتكال: | |
| طول الموجة | 1310nm، 1550nm |
| فولتاج مدخل/مخرج الفيديو الرقمي المتسلسل | القيمة القصوى النموذجية 800mVp-p، 600~1000mVp-p |
| نوع الألياف | 50/125u متعدد الوسائط،62.5/125u متعدد الوسائط،9/125u وضع واحد،ألياف واحدة أو ألياف مزدوجة |
| خسارة إشارة الفيديو | ≤-15dB@5MHz ∼1.5GHz،-10dB@1.5GHz ∼3GHz |
| رابط بصري | أس سي، إف سي |
| المسافة | 0~500M (MM) / 0~100KM (SM، قابل للاختيار) |
| البيانات: | |
| بروتوكول البيانات | أحادي الاتجاه أو ثنائي الاتجاه RS485 أو RS422 أو RS232 ، يمكن اختيارها |
| معدل البيانات | 0~115.2 كيلوبايت في الثانية |
| معدل الأخطاء | < 10-9 |
| المرفق | كتلة الطرف الصناعية القياسية (يمكن أيضًا تكوينها مع واجهات مثل DB9 / DB25) |
| الايثنتر: | |
| وضع العمل | شقة مزدوجة كاملة / نصف مزدوجة |
| معدل البيانات | 10/100Mbps ((AUTO) |
| محطة الاتصال | RJ45 |
| فيديو: | |
| مدخلات SDI | |
| نوع الإشارة SDI | MPTE259M،292M،344M،424M |
| معدلات البيانات | 143 ميجابيت/ثانية 2.97 جيجابيت/ثانية |
| موازنة الكابلات |
≤140 متر من Belden 1694A عند 1.485Gbps ≤400 متر من Belden 1694A عند 270Gbps |
| المرفق | BNC 75 أوم |
| عامة: | |
| طاقة المدخل | 5 فولت DC |
| استهلاك الطاقة (الحد الأقصى) | 5W |
| درجة حرارة العمل | 0°C إلى 55°C |
| درجة حرارة التخزين | -20°C إلى 70°C |
| رطوبة العمل | 0 ~ 95% (غير مكثفة) |
| البعد للمحول ((TX&RX) | 173x150x32MM |
| مقاس حزمة من زوج واحد | 320x247x61MM |
| الوزن الصافي | 1.75 كيلوغرام |
| الوزن الإجمالي | 2 كيلوغرام |
| مادة القضية | الألومنيوم |

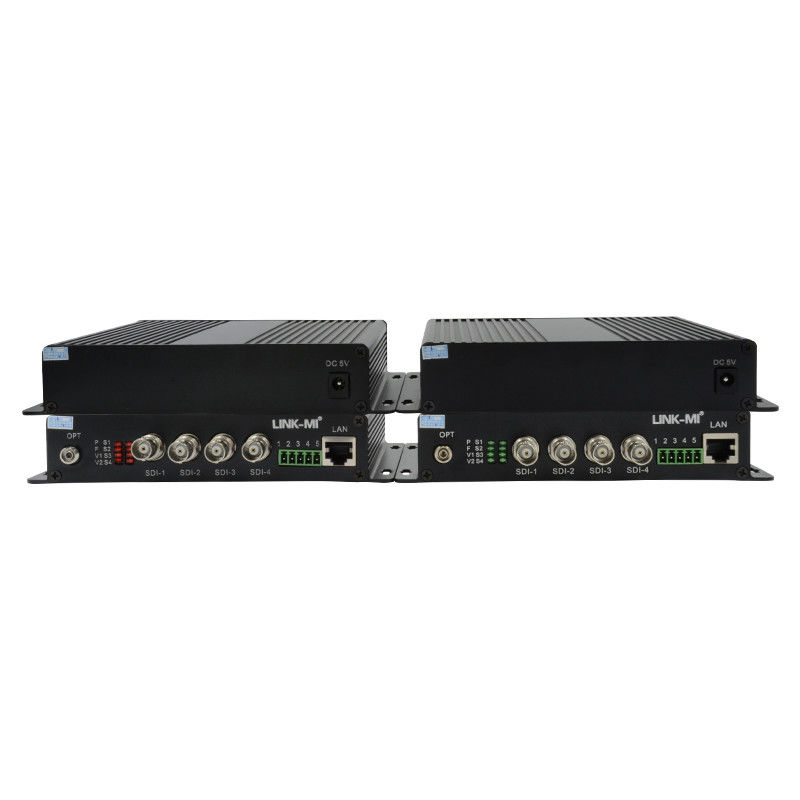

وصف اللوحة
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: كمصنع محترف ، نحن نقدم منتجات HDMI ذات الصلة لأكثر من 10 سنوات في الصين.
السؤال الثاني: لماذا نختارك؟
ج2: يمكننا تقديم المنتجات بسعر المصنع، والجودة الجيدة، وأفضل خدمة وضمان طويل.
س3: ماذا عن خدمة المنتجات الخاصة بك؟
ج3: يمكننا تقديم OEM و ODM، طباعة العلامة التجارية الخاصة بك، تصميمك على المنتج على أساس كمية طلبك.
س4: ماذا عن شروط الدفع؟
ج4: نحن نقبل التحويل المصرفي، والاتحاد الغربي، وجرام المال، وباي بال، بنك الصين أو نقدا كمدفوعات.
س5: كيف تقوم بإرسال الطرد؟
A5: DHL، Fedex، EMS، عن طريق الجو، عن طريق البحر... الخ
س6: ما نوع الضمان الذي تقدمه؟
ج6: فريق خدمة ما بعد البيع الممتاز لدينا سيوفر لك الدعم الفني عبر الإنترنت. نحن نقدم ضمانًا لمدة عام واحد لمنتجاتنا.
السؤال 7: كيف يمكنني شراء المنتجات التي أحتاجها إذا لم يكن هناك سعر على الموقع؟
A7: يمكنك إرسال لنا استفسارك حول المنتجات التي تحتاج إليها. سترد مبيعاتنا عليك في غضون 24 ساعة لمساعدتك في إجراء الطلب.
دليل المستخدم:
LM-SF44N 4CH HD-SDI إلى محول الألياف (جديد).pdf
