مكان المنشأ:
الصين
اسم العلامة التجارية:
LINK-MI
رقم الموديل:
LM-WX500T
اتصل بنا

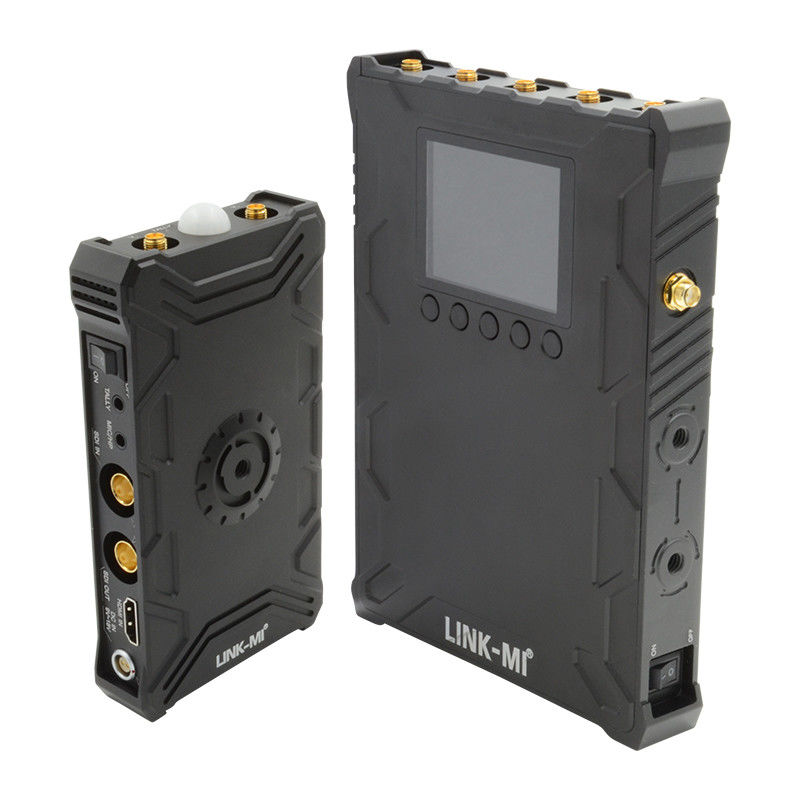

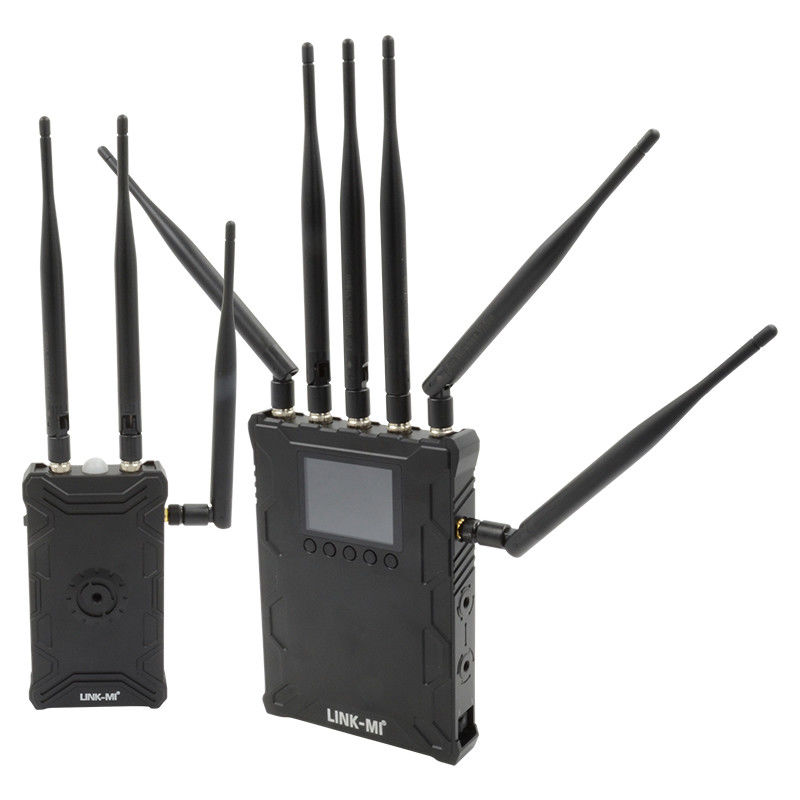

مكبر 500M اللاسلكي HDMI / SDI مع نظام TALLY Video Transmission Link
مقدمة
LINK-MI LM-WX500T تم تصميم هذا المعدات لتحل محل الكابل المستخدم على نطاق واسع حاليا في البث المباشر وبيئة الإنتاج، ويمكن استخدامه في إنتاج الأفلام،البث المباشر بالإضافة إلى العديد من التطبيقات التي تتطلب اتصال فيديو لاسلكي عالي الجودةويتم تضمين مكالمة داخلية مع نظام TALLY، مما يسمح للمصور والمدير بالتحدث بسهولة.
الخصائص
1ناقل 3G/HD/SD-SDI و HDMI غير مضغوط حتى 1080p 50/60 ناقل SDI&HDMI غير مضغوط
2أقل من 1 إطار تأخير لا يوجد تأخير فيديو واضح ويمكنك استخدامه كمراقبة في الوقت الحقيقي في الموقع.
3مسافة الإرسال تصل إلى 2000 قدم (خط الرؤية) قد تختلف مسافة الإرسال ، اعتمادا على البيئة المحيطة ، ظروف موجات الراديو ، كتلة المباني ، إلخ.
4. دعم الإرسال المتعدد دعم جهاز إرسال واحد إلى مستقبلات متعددة. يمكن للمستخدم تعيين القناة لربط جهاز الإرسال والمستقبلات.
5تردد التشغيل بدون ترخيص تردد اللاسلكي هو 5.1-5.9GHz و 2.4G ISM النطاق، التشغيل بدون ترخيص.
6مروحة مدمجة TX جانب مدمجة مروحة تهوية عالية الكفاءة مع ضوضاء ضئيلة جدا.
7التحكم في المروحة عندما تكون درجة الحرارة أقل من 25 درجة مئوية سيغلق المروحة المدمجة في الجانب تلقائيًا. يمكن للمستخدم إيقاف تشغيل المروحة يدويًا عندما تكون درجة الحرارة أعلى من 25 درجة مئوية.
8يمكن للمستخدم الحصول على درجة الحرارة داخل جهاز الإرسال في الوقت الحقيقي بواسطة شاشة OLED الجانب TX.
9. ضبط قوة الإرسال يدويًا. من أجل تقليل التداخل المتبادل أثناء استخدام مجموعة متعددة من المنتجات في بيئة صغيرة. يمكن للمستخدم تقليل قوة إرسال TX يدويًا.
10. AES 128 تشفير
11. مؤشر TALLY الأمامي والخلفي.مخرج 3.5mm JACK TALLY للورك الخارجي ((لا توفر ، وحد أقصى التيار الخارجي هو 20mA)
12. 6pin- LEMO وصلة لنظام مكالمة داخلية
13. القشرة المعدنية الكاملة كل من جهاز الإرسال والمتلقي يتبنى قشرة معدنية وهي متينة وصلبة.
14الاتصال البسيط يتم تصميم النظام اللاسلكي بلاغ اند بلاي، دون أي تكوين البرمجيات.
المواصفات
| البند | المواصفات |
| نطاق التردد | 5.1-5.9 ((GHz) *خاضعة لتنظيمات مختلفة للاسلكية في مناطق مختلفة. |
| 2.4-2.483GHz مع نطاق ISM | |
| طريقة التشكيل وعرض النطاق الترددي | OFDM/40MHz للفيديو |
| GFSK/1MHz لنظام الهاتف الداخلي | |
| تنسيقات الفيديو المدعومة |
1080p 23.98/24/25/30/50/60 1080psf 23.98/24/25 1080i 50/59.94/60 720p 50/59.94/60 576p 576i 480p 480i |
| أشكال الصوت المدعومة | بي سي إم، دي تي إس-هاد، دولبي تروهاد |
| رمز الوقت | SMPTE-12M |
| نطاق الإرسال | حتى 2000ft ((خط الرؤية) |
| جهاز إرسال | |
| الهوائي | الهوائي الخارجي 5G × 2pcs |
| الهوائي الخارجي 2.4G x1pcs | |
| قوة النقل | 17dBm |
| واجهة وظيفية |
مدخل HDMI؛ مدخل SDI؛ مخرج SDI Loop؛ ميني USB؛ LEMO Power IN؛ Antenna RPSMA Socket؛ Power ON/Off،3.5mm HP/MIC سوكت مخرج TALLY للكتف |
| هيكل التثبيت | ربط الحذاء الحار |
| شاشة OLED | معلومات القناة؛ حالة الفيديو؛ سعة البطارية؛ قائمة الحالة، حجم الصوت |
| مصدر الطاقة | 9-18 فولت لدخول التيار المباشر، بطارية F550/F970 |
| استهلاك الطاقة | 7.5-8.5 واط |
| الوزن الصافي ((مع الهوائي) | 400 جرام |
| الأبعاد | 142.5×76×24.3ملم |
| الحرارة | -10-50 درجة مئوية ((تشغيل)) ؛ -40-80 درجة مئوية ((التخزين)) |
| المستقبل | |
| الهوائي | الهوائي الخارجي 5G × 5pcs |
| الهوائي الخارجي 2G x1pcs | |
| الحصول على الحساسية | -70 ديسيبل |
| واجهة وظيفية |
مخرج SDI مزدوج، مخرج HDMI، ميني USB LEMO Power IN؛ مصدر الهوائي RPSMA؛ تشغيل / إيقاف تشغيل، منفذ 3.5 ملم HP / MIC؛3.5mm TALLY سوكيت؛ إبرة LEMO 6 |
| البنية الموقع | ربط الحذاء الحار |
| شاشة OLED | معلومات القناة؛ قوة الإشارة؛ معلومات الطاقة؛ مؤشر TALLY |
| مصدر الطاقة | 9-18 فولت لدخول التيار المباشر ؛ بطارية SONY V-mount |
| استهلاك الطاقة | 7.5-8.5 واط |
| الوزن الصافي ((مع الهوائي) | 800 غرام |
| الأبعاد | 169.5×122×25.2ملم |
| الحرارة | -10-50 درجة مئوية ((تشغيل)) ؛ -40-80 درجة مئوية ((التخزين)) |

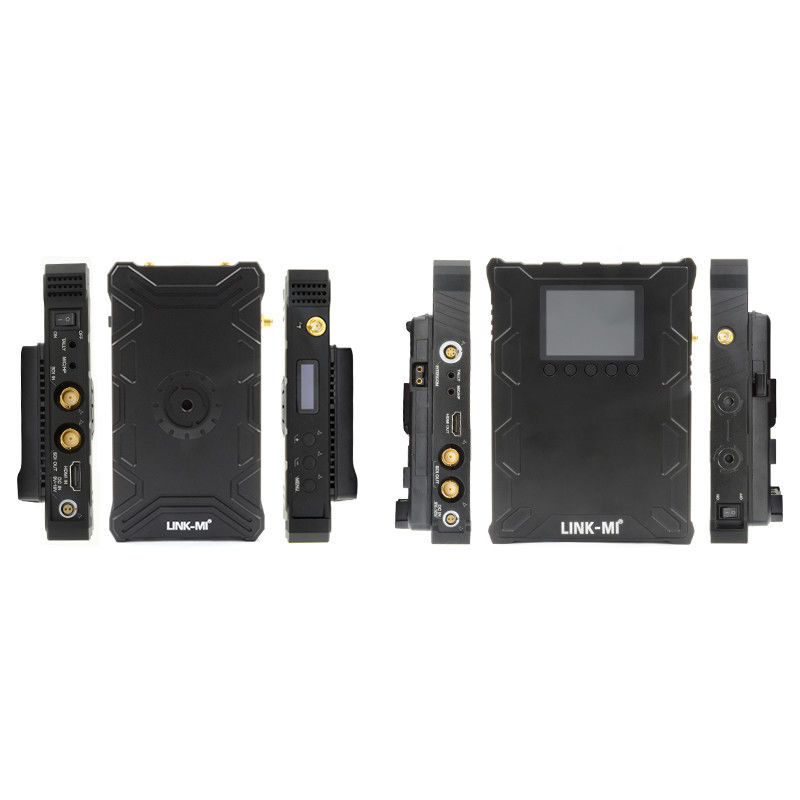

وصف اللوحة
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: كمصنع محترف ، نحن نقدم منتجات HDMI ذات الصلة لأكثر من 10 سنوات في الصين.
السؤال الثاني: لماذا نختارك؟
ج2: يمكننا تقديم المنتجات بسعر المصنع، والجودة الجيدة، وأفضل خدمة وضمان طويل.
س3: ماذا عن خدمة المنتجات الخاصة بك؟
ج3: يمكننا أن نقدم OEM و ODM، طباعة العلامة التجارية الخاصة بك، تصميمك على المنتج على أساس كمية طلبك.
س4: ماذا عن شروط الدفع؟
ج4: نحن نقبل التحويل المصرفي، والاتحاد الغربي، وجرام المال، وباي بال، بنك الصين أو نقدا كمدفوعات.
س5: كيف تقوم بإرسال الطرد؟
A5: DHL، Fedex، EMS، عن طريق الجو، عن طريق البحر... الخ
س6: ما نوع الضمان الذي تقدمه؟
ج6: فريق خدمة ما بعد البيع الممتاز لدينا سيوفر لك الدعم الفني عبر الإنترنت. نحن نقدم ضمانًا لمدة عام واحد لمنتجاتنا.
السؤال 7: كيف يمكنني شراء المنتجات التي أحتاجها إذا لم يكن هناك سعر على الموقع؟
A7: يمكنك إرسال لنا استفسارك حول المنتجات التي تحتاج إليها. سترد مبيعاتنا عليك في غضون 24 ساعة لمساعدتك في إجراء الطلب.
دليل المستخدم:
أدوات الإرسال اللاسلكي LM-WX500T 500M.pdf
