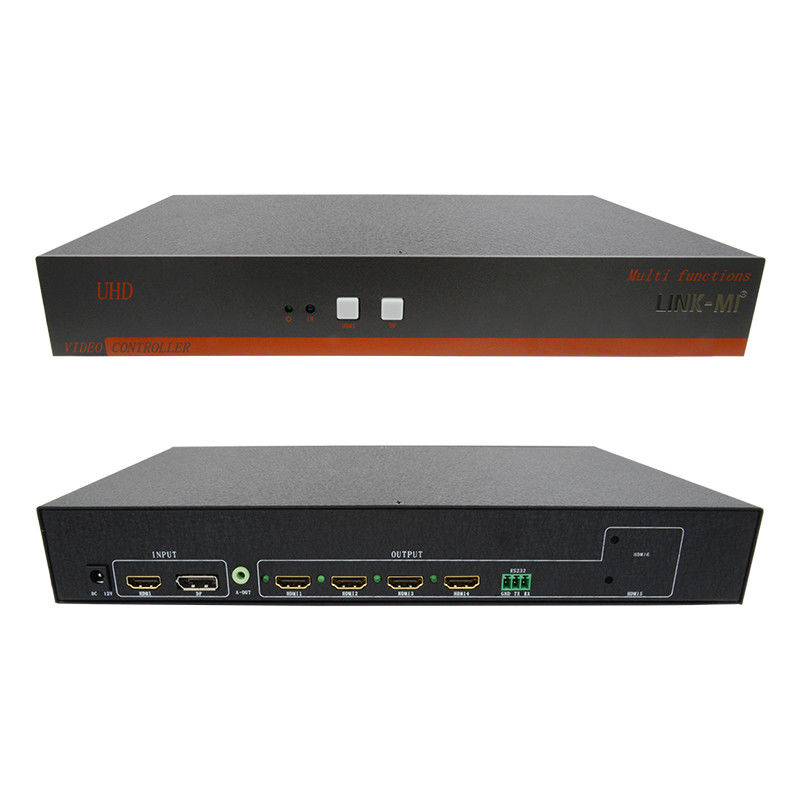

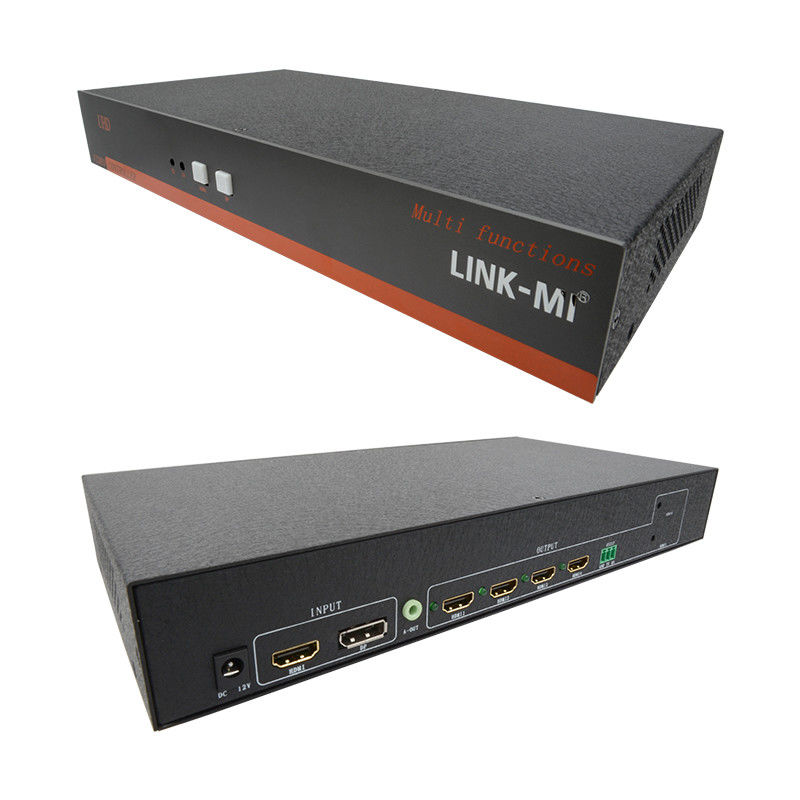

4K 2X2 HDMI مراقب جدار الفيديو 1X4 جدار تلفزيون عموديالموسع متعدد الشاشات
مقدمة
LINK-MI LM-TVM04-4K Series Multi-screen Extender يطلق عليه أيضًا معالج التوصيل عالي الدقة ، معالج التوصيل من نقطة إلى نقطة.الميزة الرئيسية للمنتج هي أنه يمكن أن يدعم مدخل دقة أكبر من 4K، وتحقيق نقطة إلى نقطة بدون خسارة، على نطاق متساو، غير مشوهة، وغير ممدودة عرض الصور.
LM-TVM04-4K Series Multi-screen Extender يمكن أن يدعم أي إعداد للأنماط في غضون 16 عملية ربط على الأكثر ، ويمكن أيضًا تعيين دقة فائقة مختلفة لأوضاع ربط مختلفة. على سبيل المثال ،1x3 يدعم مدخل 5760x1080@60Hz، 3x1 يدعم 3240x1920@60Hz دخل دقة...(يدعم تخصيص لمزيد من الإخراجات، على سبيل المثال وضع 3x3 يدعم 5760x3240@30Hz دخل، وضع 2x3 يدعم 5760x2160@30Hz دخل،وضع 3x2 يدعم 3840x3240@30Hz مدخل)
من خلال التسلسل المتعدد متعدد الشاشة الممتدة، فإنه يمكن أن تدعم نطاق فائق واسع النطاق نقطة إلى نقطة أو المزيد من الشاشة الخياطة مع دقة فائقة كبيرة دون تشوه أو تمتد.مثلاً، يمكن لمجموعتين من LM-TVM09-4K أن تشكلا 3x6 نقطة إلى نقطة الخياطة ، ويزيد إجمالي الدقة إلى 11520x3240.
الخصائص
1دعم مدخلات DP1.2 و HDMI1.4 قناة واحدة
2. دعم أي وضع ربط داخل 4 شاشات (يدعم أيضا تخصيص داخل 16 شاشة)
3تصميم وحدات، يمكن تخصيص مجموعة متنوعة من المقاييس المختلفة
4. يدعم منفذ دخل DP واحد 5760x3240 @ 30Hz ، 5760x1080 @ 60Hz وغيرها من مدخلات الدخول عالية الدقة
5دعم وظيفة الدقة المخصصة، وتحقيق عرض عالي الدقة مع نسبة متساوية دون تشوه وتمدد
6. تدعم مجموعة متنوعة من خيارات دقة الإخراج ، متوافقة مع شاشات LCD والإسقاطات ذات دقة مختلفة
7دعم 1x2، 1x3، 2x1، 3x1 كاملة نقطة إلى نقطة بلا خسارة العرض، والأنماط الأخرى هي العرض النسبي (دعم المزيد من التخصيص لمزيد من المخرجات لتحقيق وضع التجمع أكبر،مثل 2x3، 3x2، 3x3 عرض كامل من نقطة إلى نقطة بدون خسارة)
8يمكن استخدام وحدات متعددة معًا لتحقيق عرض نقطة إلى نقطة لجدران الفيديو الضخمة
9. دعم 180 درجة الالتفاف والحافة الحماية من أي صورة

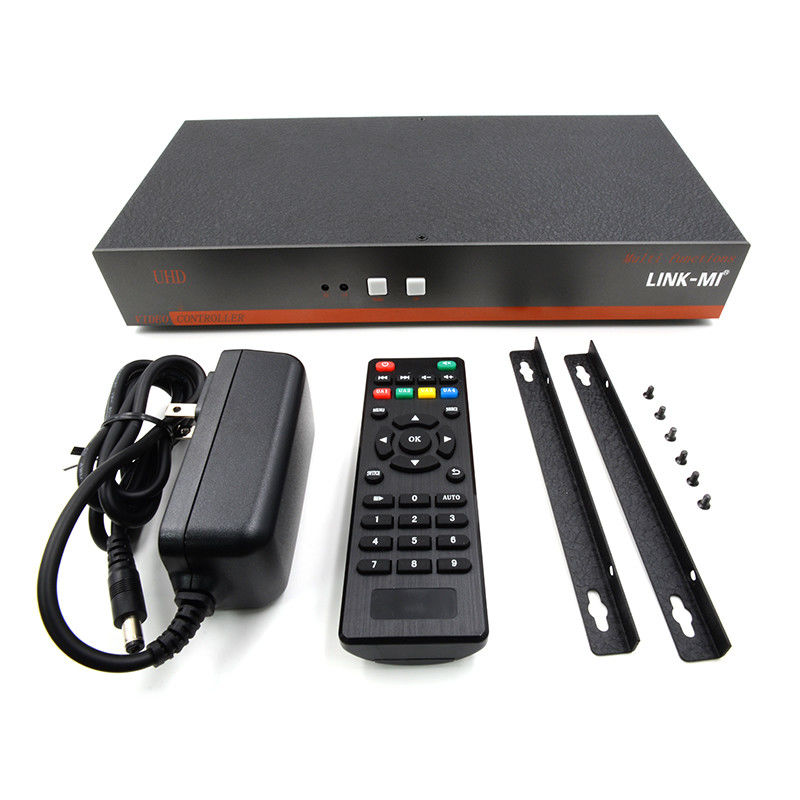

10دعم التحكم عن بعد بالأشعة تحت الحمراء، مفتاح الهيكل، التحكم RS-232
المواصفات
| رقم الطراز | LM-TVM04-4K |
| مدخل الإشارة | |
| واجهة الإدخال | 1x HDMI1.4 مدخل، 1x DP 1.2 مدخل |
| دقة مدخل DP |
3840x2160@60Hz، 5760x3240@30Hz، 1920x3240@60Hz. التوافق الخلفي والقرار المخصص |
| دقة مدخل HDMI | دعم 3840x2160@30Hz، 1920x3240@30Hz، متوافق مع التخلف والقرار المخصص؛ |
| Sالطاقة الناتجة عن الشعلة | |
| واجهة الإخراج |
2 إلى 16 منفذ HDMI الخروج (LM-TVM04-4K مع 4 مخرجات HDMI) دعم المخرجات المزامنة للصوت والفيديو. أجهزة ستيريو صوتية من 3.5 ملم على القناة اليسرى واليمينية، تستخدم للاتصال بالستيريو. |
| دقة الإخراج | 1024*768@60 هرتز، 1280*800@60 هرتز، 1280*720@60 هرتز، 1920*1080@60 هرتز، 1920*1200@60 هرتز، يمكن تبديل الدقة؛ |
| وظائف أخرى | |
| عمق اللون | 24 بت، 16.77 مليون لون |
| طريقة للسيطرة | أزرار الهيكل، جهاز التحكم عن بعد، RS232 |
| الجهد المدخل | هيكل صغير DC12V؛ هيكل 1U و 2U AC110-220V. |
| وضع العرض | أي وضع ضمن 16 خياطة (LM-TVM04-4K يدعم أوضاع جدار الفيديو ضمن 4 شاشات) |
| حجم الهيكل، الوزن | |
| قضية صغيرة | حجم الجهاز: 302mm (طول) x 152mm (عرض) x 40mm (ارتفاع) ،وزن: 1.3KG |
| ملاحظة:المواصفات عرضة للتغيير دون إشعار | |
مخطط الاتصال

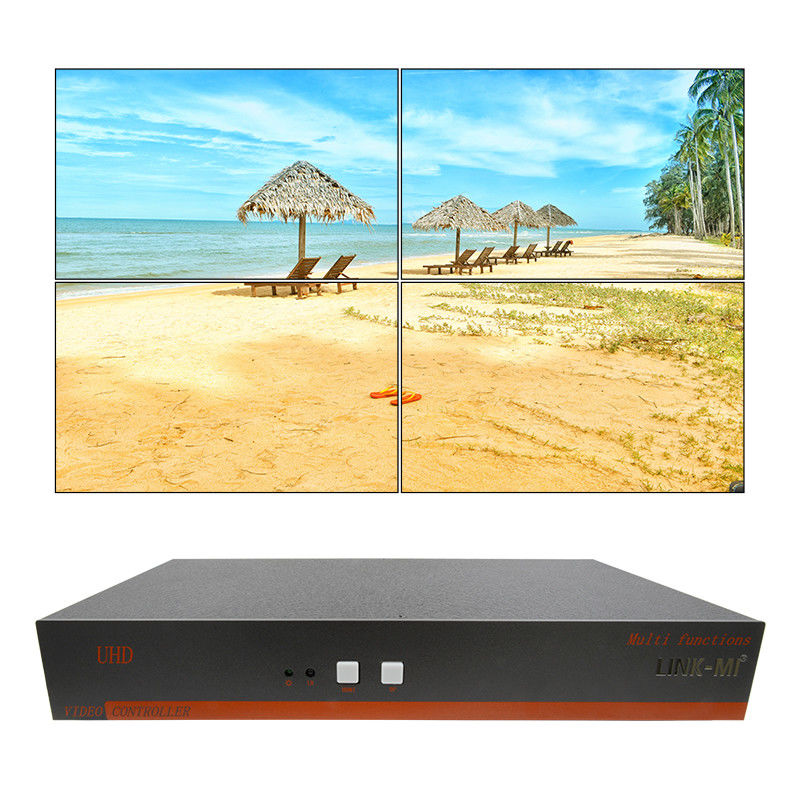

وضع جدار الفيديو
