مكان المنشأ:
الصين
اسم العلامة التجارية:
LINK-MI
رقم الموديل:
إل إم-MX16H
اتصل بنا
16 في 16 خارج HDMI المصفوفة التبديل 4K 16X16 المصفوفة الفيديو دعم VGA/DVI/SDI إشارة الدخول
مقدمة

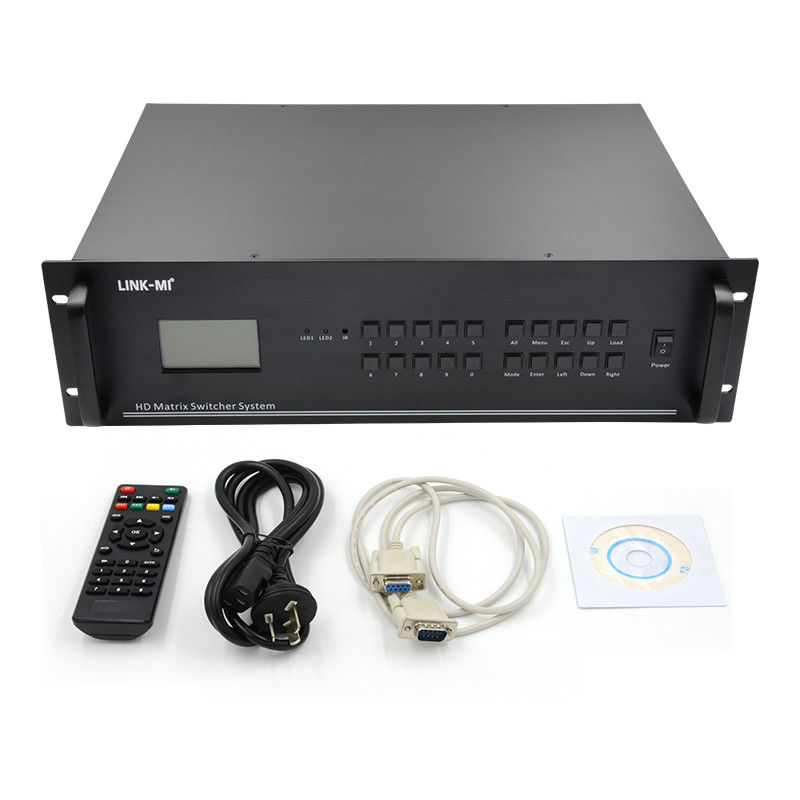

LINK-MI LM-MX16H 4K 16x16 Matrix Switcher هو جهاز تبديل إشارات الفيديو الاحترافي عالي الأداء للتبديل المتبادل لدخول وإخراج إشارات الفيديو المتعددة.يتبنى رقاقة معالجة الصور عالية الأداء لتقليل الضعف في إرسال الإشارة، والصورة والإشارة الصوتية يمكن أن تكون خروج عالية الوفاء.
المصفوفة تستخدم بشكل رئيسي في الهندسة الإذاعية والتلفزيونية، قاعات المؤتمرات الوسائط المتعددة، هندسة شاشة كبيرة، تعليم التلفزيون،مراكز القيادة والتحكم والأوقات الأخرىهذا المنتج يدعم مفاتيح الهيكل، التحكم عن بعد بالأشعة تحت الحمراء، منفذ RS-232 التسلسلي، TCP/IP (غير القياسية) و رمز التحكم المفتوح للتحكم المركزي.
الخصائص
1التصميم الهيكلي المتكامل، المعيار 16مدخلات HDMI و 16 مخرجات HDMI متوافقة مع HDMI ، تنسيق إشارة DVI ، تدعم HDCP1.4 الإصدار.
2دعم أعلى دقة: 3840x2160P@30Hz
3دعم وظيفة إرسال EDID الشفافة ، وتعيين معلومات تعريف EDID الثابتة ؛
4عرض النطاق الترددي للمواجهة 3.4Gbps (وتكامل عرض النطاق الترددي 10.2Gbps)
5دعم DVD Blu-ray أو أجهزة أخرى تتطلب فك تشفير HDCP
6مع وظيفة ذاكرة إيقاف التشغيل ووظيفة حماية المجال إيقاف التشغيل.
7طرق التحكم المتعددة: زر الهيكل القياسي، التحكم عن بعد بالأشعة تحت الحمراء، منفذ RS-232 المتسلسل، التحكم المركزي، التحكم الاختياري TCP-IP؛
8إمدادات الطاقة: 100 ~ 240 فولت AC ، 50/60HZ.
المواصفات
| رقم الطراز | LM-MX16H |
|
مدخل فيديو |
|
|
المدخلات |
HDMI 1.4، HDCP14 |
|
رابط المدخلات |
HDMI واحد.4 |
|
مقاومة المدخل |
50Ω |
|
مخرج فيديو |
|
|
الناتج |
HDMI,DVI,VGA |
|
رابط الخروج |
HDMI واحد.4 |
|
عائق الخروج |
50Ω |
|
إشارة الفيديو |
|
|
المكاسب |
0 دبل |
|
إشارة الفيديو |
HDMI,DVI,VGA |
|
أقصى دقة دعم |
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ، متوافق مع الخلفية |
|
إدارة EDID |
دعم وظيفة الإرسال الشفافة EDID ووظيفة ربط EDID |
|
إدارة HDCP |
يدعم حماية المحتوى الرقمي عالية النطاق الترددي HDCP 1.4 المعيار. |
|
إشارة صوتية |
|
|
الصوت الرقمي |
دعم إرسال الصوت HDMI |
|
قسم التحكم |
|
|
منفذ التحكم المتسلسل |
رابط RS-232 الإناثي ذو 9 أقواس |
|
جهاز التحكم عن بعد بالأشعة تحت الحمراء |
جهاز التحكم عن بعد بالأشعة تحت الحمراء الافتراضي |
|
جهاز التحكم في اللوحة الأمامية |
الزر |
|
البروتوكول |
TCP/IP عن طريق التحكم في PTNET (لوحة قابلة للبرمجة) |
|
تقليدي |
|
|
إمدادات الطاقة |
100VAC ~ 240VAC ، 50/60Hz |
|
الحرارة |
-20 ~ +70 درجة مئوية |
|
الرطوبة |
10% ~ 90% |
|
استهلاك الطاقة |
75 واط |
|
حجم الهيكل |
486x400x266 ملم (LxWxH) |
|
وزن المنتج |
13.8 كجم |
| ملاحظة:المواصفات عرضة للتغيير دون إشعار | |

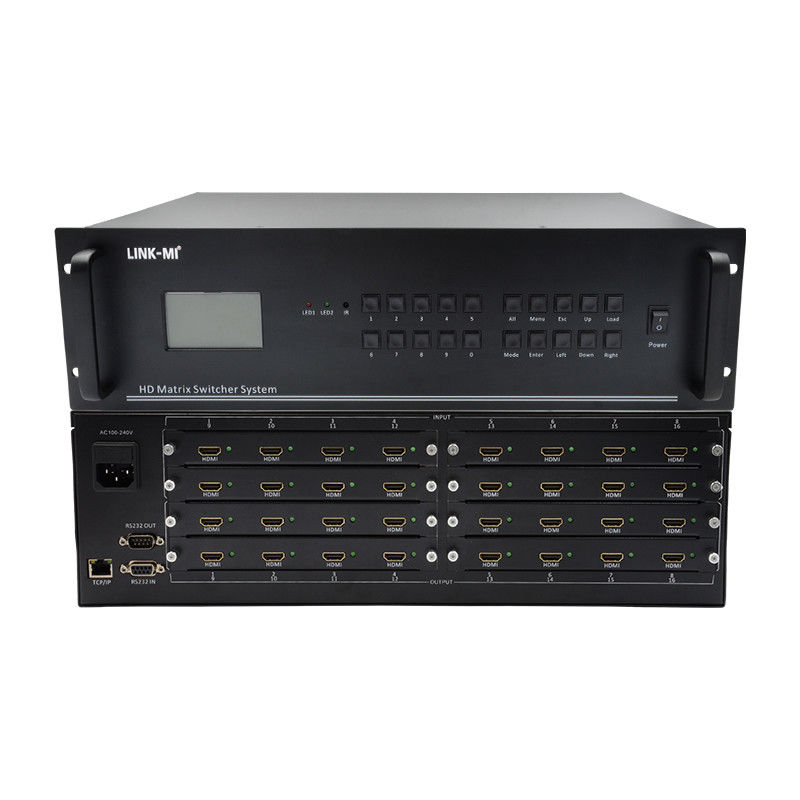

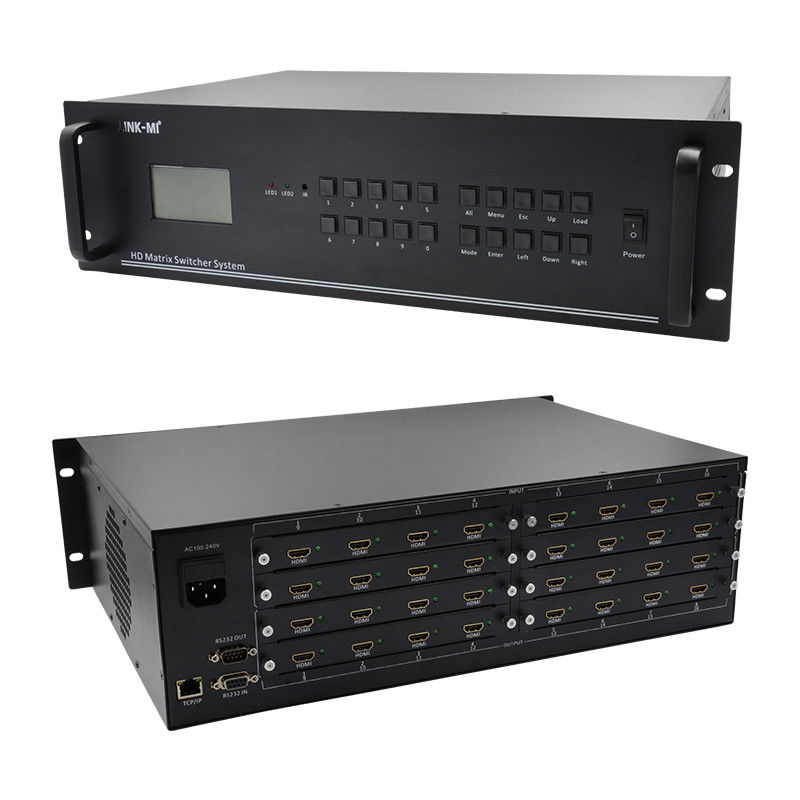

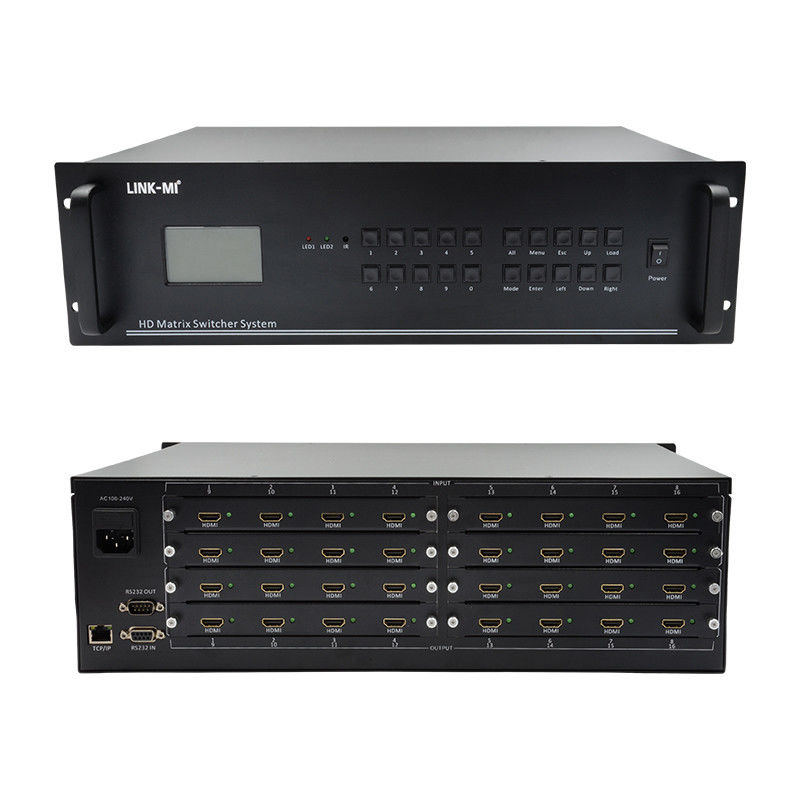

وصف اللوحة
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: كمصنع محترف ، نحن نقدم منتجات HDMI ذات الصلة لأكثر من 10 سنوات في الصين.
السؤال الثاني: لماذا نختارك؟
ج2: يمكننا تقديم المنتجات بسعر المصنع، والجودة الجيدة، وأفضل خدمة وضمان طويل.
س3: ماذا عن خدمة المنتجات الخاصة بك؟
ج3: يمكننا أن نقدم OEM و ODM، طباعة العلامة التجارية الخاصة بك، تصميمك على المنتج على أساس كمية طلبك.
س4: ماذا عن شروط الدفع؟
ج4: نحن نقبل التحويل المصرفي، والاتحاد الغربي، وجرام المال، وباي بال، بنك الصين أو نقدا كمدفوعات.
س5: كيف تقوم بإرسال الطرد؟
A5: DHL، Fedex، EMS، عن طريق الجو، عن طريق البحر... الخ
س6: ما نوع الضمان الذي تقدمه؟
ج6: فريق خدمة ما بعد البيع الممتاز لدينا سيوفر لك الدعم الفني عبر الإنترنت. نحن نقدم ضمانًا لمدة عام واحد لمنتجاتنا.
السؤال 7: كيف يمكنني شراء المنتجات التي أحتاجها إذا لم يكن هناك سعر على الموقع؟
A7: يمكنك إرسال لنا استفسارك حول المنتجات التي تحتاج إليها. سترد مبيعاتنا عليك في غضون 24 ساعة لمساعدتك في إجراء الطلب.
دليل المستخدم:
LM-MX16H 16x16 نظام المصفوفة الهجينة.pdf
